Antwort:

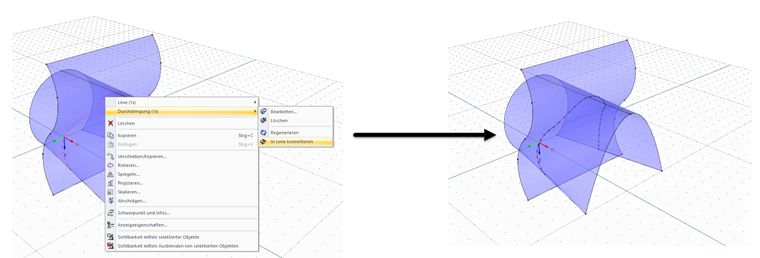

Die Linie kann mit Hilfe der Durchdringung erzeugt werden. Die von der Durchdringung erzeugte Linie kann im Nachhinein über das Kontextmenü über die Funktion "in Linie konvertieren" in eine klassische Linie umgewandelt werden.
Frage
Wie kann ich die Linie erzeugen, an der sich zwei beliebig geformte Flächen im Raum schneiden?
