Odpowiedź:

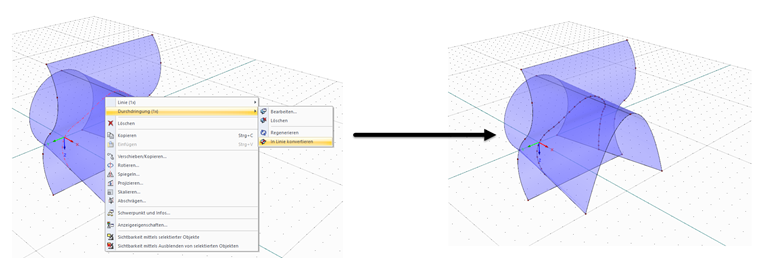

Linię można utworzyć za pomocą przecięcia. Za pomocą menu kontekstowego można wstecznie przekonwertować linię utworzoną przez przecięcie na linię klasyczną za pomocą funkcji „Przekształcić na linię”.
Pytanie
Jak utworzyć linię w miejscu, gdzie w przestrzeni przecinają się dwie powierzchnie o dowolnym kształcie?
