Вопрос

Автоматическое определение объединенных объектов на поверхности не работает.
При попытке интегрировать их в поверхность вручную появляется сообщение о том, что линии или отверстия не лежат на поверхности.


Ответ:
У импортированных конструкций или наклонных поверхностей часто возникают неточности в узлах. По умолчанию программа RFEM допускает погрешность 0,5 мм. Если эта неточность превышена, то узлы, линии и элементы отверстий больше не будут добавляться автоматически.
Такая же неточность допускается даже для криволинейных поверхностей (четырехугольник).

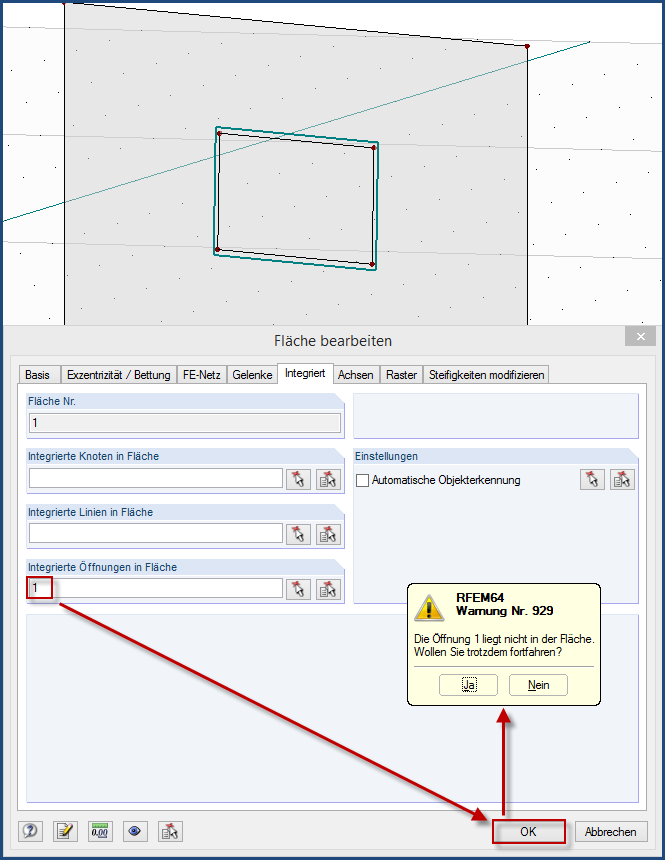

Однако, если вы все же попытаетесь интегрировать элементы в поверхность вручную («Изменить поверхность» → вкладка «Интегрированные»), появится соответствующее предупреждение 929 относительно элементов, лежащих за пределами поверхности.
При увеличении диапазона допуска через «Инструменты» → «Восстановить модель», обнаружение интегрированных элементов выполняется принудительно, но обычно это приводит к искажению сетки КЭ и, следовательно, к возникновению точек разрыва в расчете по МКЭ.

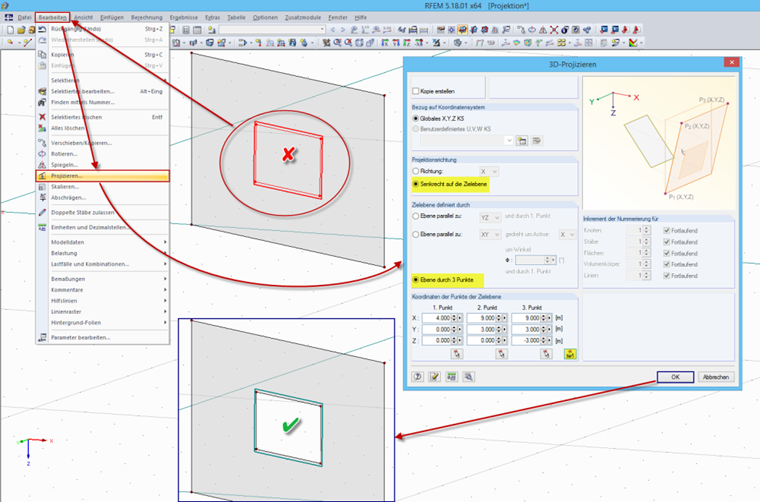

Для плоских поверхностей проблему можно решить с помощью функции «Изменить → Проект». Для этого нужно сначала выбрать соответствующие элементы. Затем они проецируются на требуемую плоскость и распознаются автоматически.
