Respuesta:
En el caso de estructuras importadas o superficies inclinadas en el espacio, a menudo sucede que los nudos se ven afectados por imprecisiones. De forma predeterminada, RFEM permite una imprecisión de 0,5 mm. Si se excede esta imprecisión, los nudos, líneas y elementos de huecos ya no se agregan automáticamente.Se tolera la misma imprecisión incluso en superficies curvas (cuadrilátero).

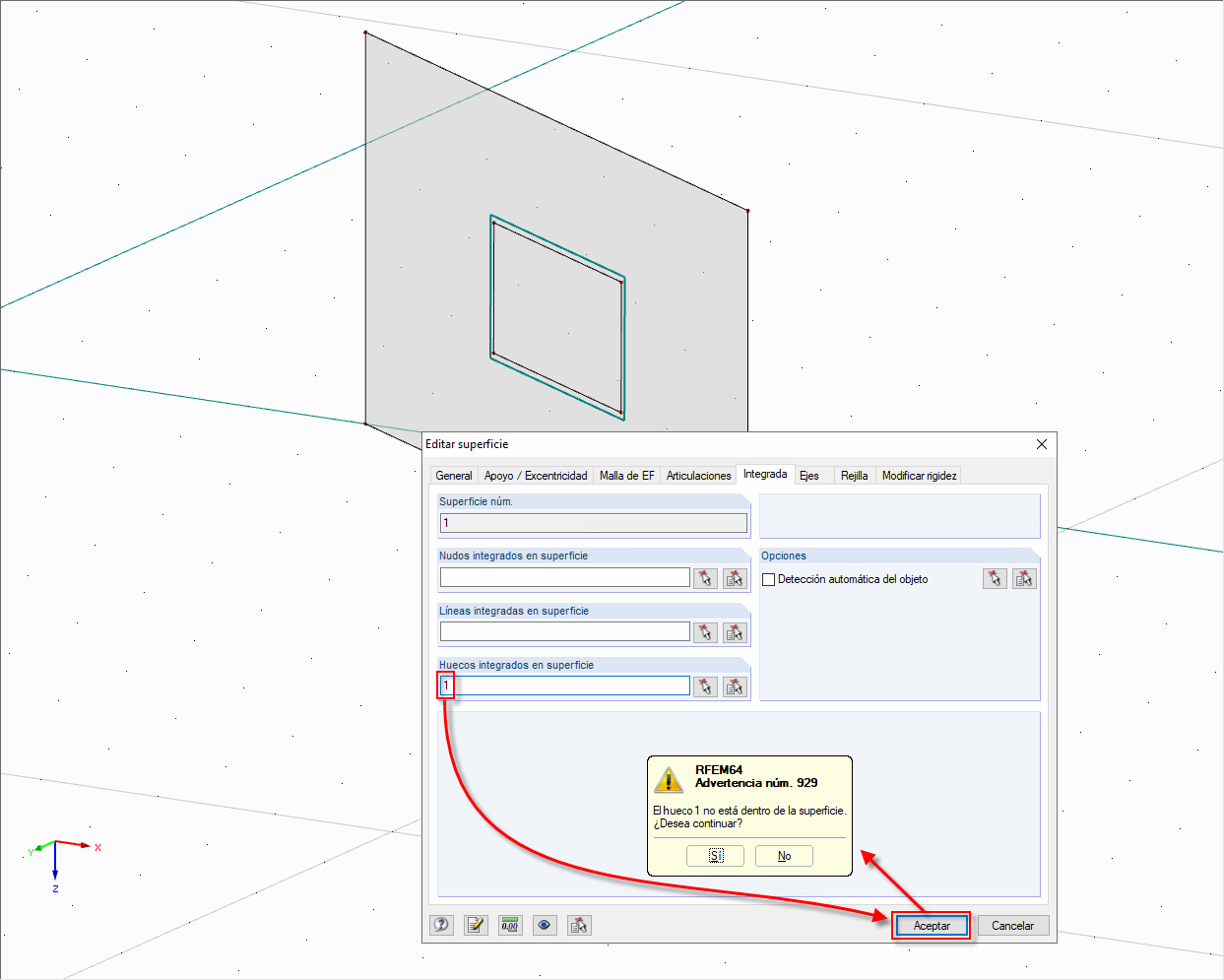

Sin embargo, si aún intenta integrar los elementos en la superficie manualmente (Editar superficie → pestaña "Integrado"), aparece la advertencia 929 correspondiente con respecto a los elementos que se encuentran fuera de la superficie.
Al aumentar el rango de tolerancia a través de "Herramientas → Regenerar modelo", se aplica la detección de los elementos integrados, pero generalmente da como resultado una malla de EF distorsionada y, por lo tanto, también puntos de discontinuidad en el cálculo del MEF.

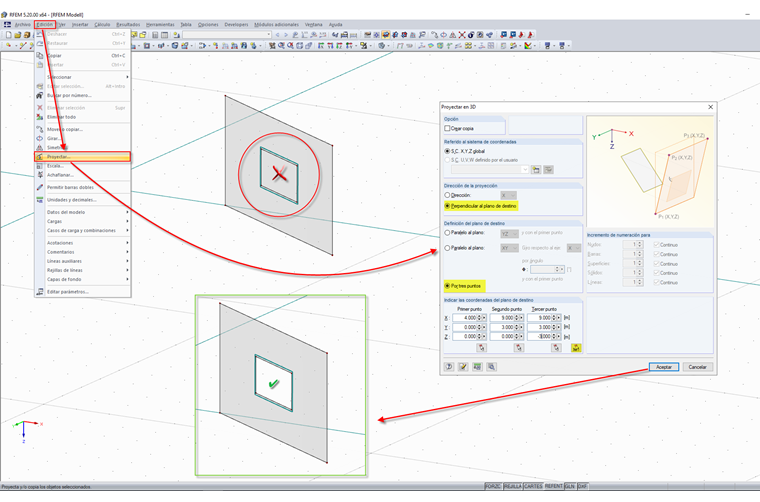

Para superficies planas, puede resolver el problema utilizando la función "Editar → Proyectar". Para hacer esto, primero tiene que seleccionar los elementos correspondientes. Luego se proyectan en el plano deseado y se pueden reconocer automáticamente.
