Odpowiedź:
W przypadku importowanych konstrukcji lub powierzchni nachylonych w przestrzeni często zdarza się, że węzły są niedokładne. Domyślnie program RFEM dopuszcza niedokładność 0,5 mm. W przypadku przekroczenia tej niedokładności węzły, linie i elementy otworów nie są już dodawane automatycznie.Ta sama niedokładność jest tolerowana nawet w przypadku powierzchni zakrzywionych ( czworokąt).

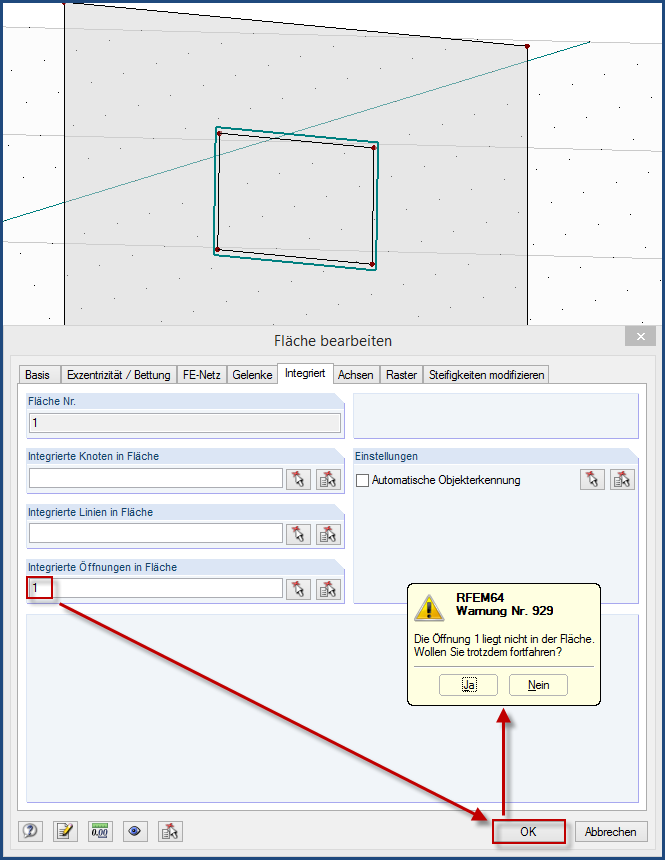

Jeżeli jednak nadal spróbujesz ręcznie zintegrować elementy z powierzchnią (zakładka Edytować powierzchnię → "Zintegrować"), pojawi się odpowiednie Ostrzeżenie 929 dotyczące elementów leżących poza powierzchnią.
Poprzez zwiększenie zakresu tolerancji za pomocą opcji „Narzędzia → Regeneracja modelu” wymuszane jest wykrycie zintegrowanych elementów, ale zazwyczaj skutkuje to zniekształconą siatką ES, a tym samym również punktami nieciągłości w obliczeniach MES.

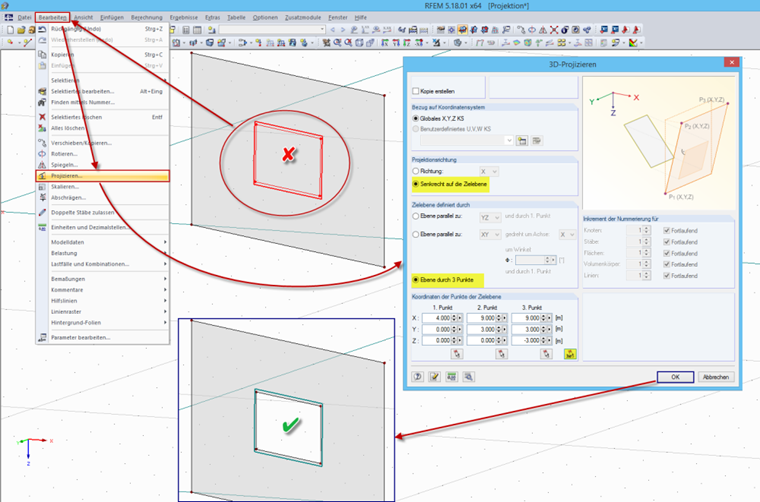

W przypadku powierzchni płaskich problem można rozwiązać za pomocą funkcji "Edytować → Projekt". W tym celu należy najpierw wybrać odpowiednie elementy. Są one następnie rzutowane na żądaną płaszczyznę i mogą być automatycznie rozpoznane.
