Risposta:
Nel caso di strutture importate o delle superfici inclinate nello spazio, capita spesso che i nodi siano affetti da imprecisioni. Per impostazione predefinita, RFEM consente un'imprecisione di 0,5 mm. Se si supera questa imprecisione, i nodi, le linee e gli elementi delle aperture non vengono più aggiunti automaticamente.La stessa imprecisione è tollerata anche per superfici curve (quadrangolare).

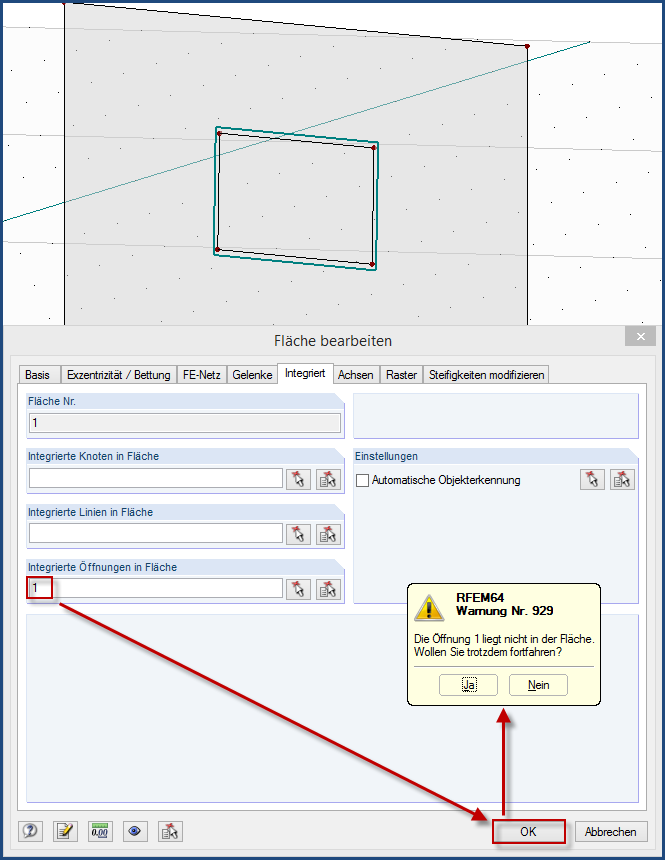

Tuttavia, se si tenta ancora di integrare gli elementi nella superficie manualmente (Modifica superficie → scheda "Integrato"), apparirà l'avvertenza corrispondente 929 per quanto riguarda gli elementi che si trovano all'esterno della superficie.
Aumentando l'intervallo di tolleranza tramite "Strumenti → Rigenera modello", viene imposto il rilevamento degli elementi integrati, ma di solito si traduce in una mesh EF distorta e quindi anche in punti di discontinuità nel calcolo FEM.

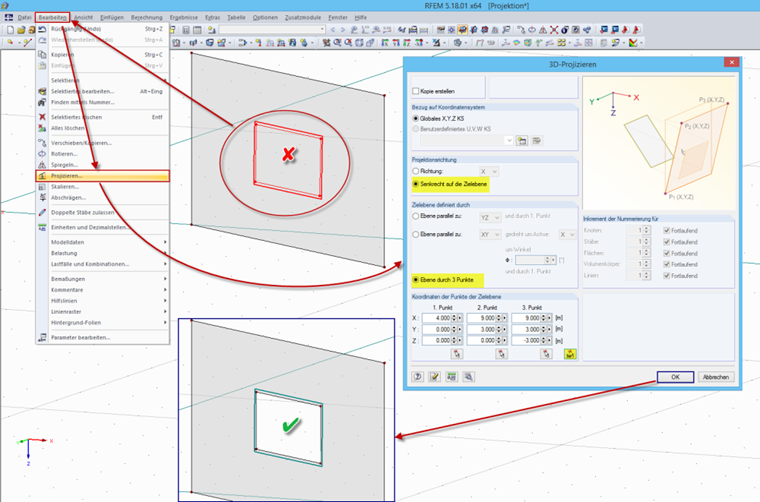

Per le superfici piane, è possibile risolvere il problema utilizzando la funzione "Modifica → Progetto". Per fare ciò, è necessario selezionare prima gli elementi corrispondenti. Vengono quindi proiettati sul piano desiderato e possono essere riconosciuti automaticamente.
