В моей модели я использую поверхности вращения. Для открытия и редактирования файла требуется много времени. Что я могу сделать по этому поводу?

Ответ

Поворотные поверхности часто используются в RFEM для легкой моделировки и расчета геометрических условий. Тем не менее, если вы используете большое количество повернутых поверхностей модели, то может случиться, что характеристики будут снижены. Это связано с определением поверхностей, потому что они должны генерироваться в фоновом режиме снова и снова по граничным условиям, когда в конструкции происходит изменение.

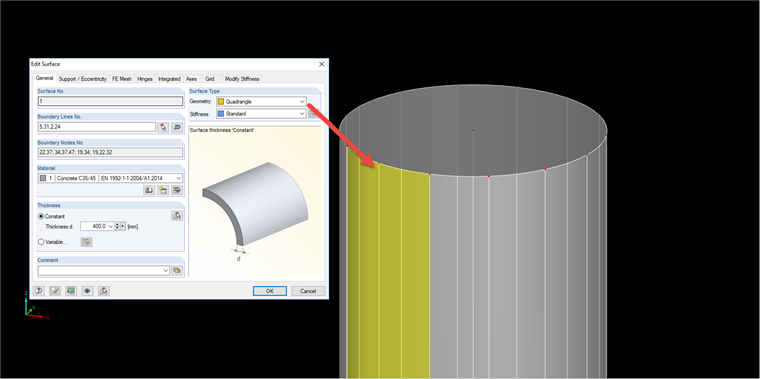

Рекомендуется заменять эти повернутые поверхности поверхностями типа «Четырехугольник», которые значительно уменьшают объем данных. Кроме того, для четырехгранных поверхностей можно наносить нагрузки только на части поверхности.

Ключевые слова

Поворотная поверхность Четырехугольник
