He utilizado superficies de revolución en mi modelo. Ahora se necesita mucho tiempo para abrir y editar el archivo. ¿Qué puedo hacer al respecto?

Respuesta

Las superficies de revolución se utilizan a menudo en RFEM para modelar y calcular fácilmente condiciones geométricas. Sin embargo, si usa una gran cantidad de superficies de revolución en el modelo, puede experimentar una disminución del rendimiento. Esto se debe a la definición de las superficies, porque tienen que generarse en el fondo una y otra vez usando las condiciones de contorno si se produce un cambio en el sistema estructural.

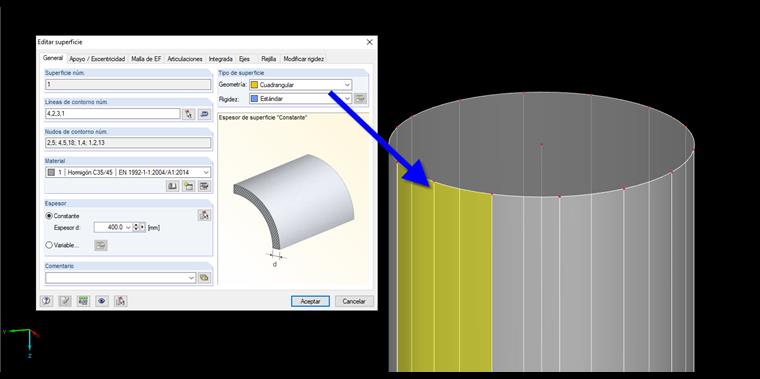

Por lo tanto, se recomienda sustituir las superficies de revolución por superficies del tipo "Cuadrangular", que reducen considerablemente la cantidad de datos. Es más, las superficies cuadrangulares también le permiten aplicar cargas sólo a partes de la superficie.

Palabras clave

Superficie de revolución Cuadrangular
