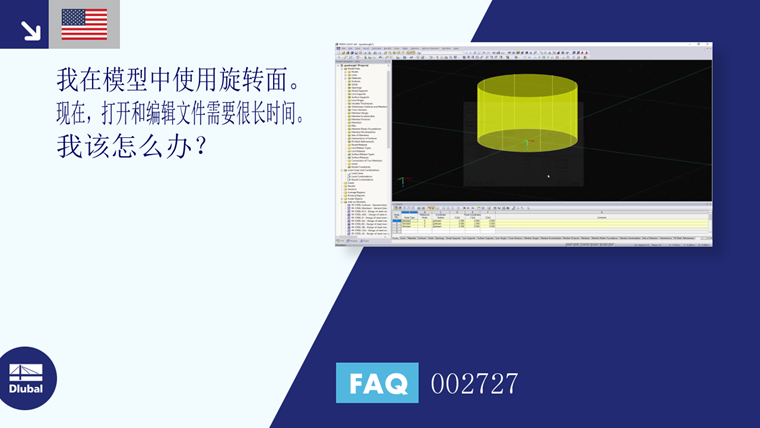

RFEM 中通常使用旋转面来轻松建模和计算几何条件。 但是,如果在模型中使用大量旋转面,则性能可能会下降。 这是由于面的定义,如果结构体系发生变化,则必须在后台使用边界条件一次又一次地生成面。

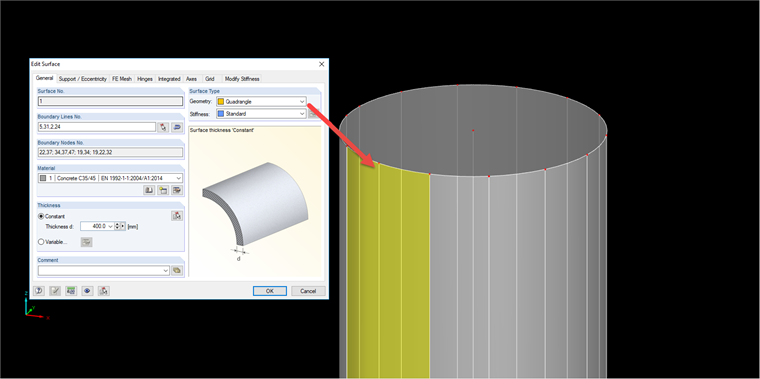

因此,建议将旋转的面替换为“四边形”类型的面,这会显着减少数据量。 此外,四边形面也只允许荷载作用在面的一部分上。
RFEM 中通常使用旋转面来轻松建模和计算几何条件。 但是,如果在模型中使用大量旋转面,则性能可能会下降。 这是由于面的定义,如果结构体系发生变化,则必须在后台使用边界条件一次又一次地生成面。
因此,建议将旋转的面替换为“四边形”类型的面,这会显着减少数据量。 此外,四边形面也只允许荷载作用在面的一部分上。
