Na modelu používám otáčení. Soubor nyní otevřeme a upravíme dlouho. Co dělat s tím?

Odpověď

Rotující plochy se v RFEMu často používají k jednoduchému modelování a výpočtu geometrických podmínek. Pokud však v modelu používáte velký počet otočných ploch, může dojít ke snížení výkonnosti. To je dáno vymezením ploch, protože v případě změny na konstrukci je třeba znovu a znovu vytvářet hraniční podmínky na pozadí.

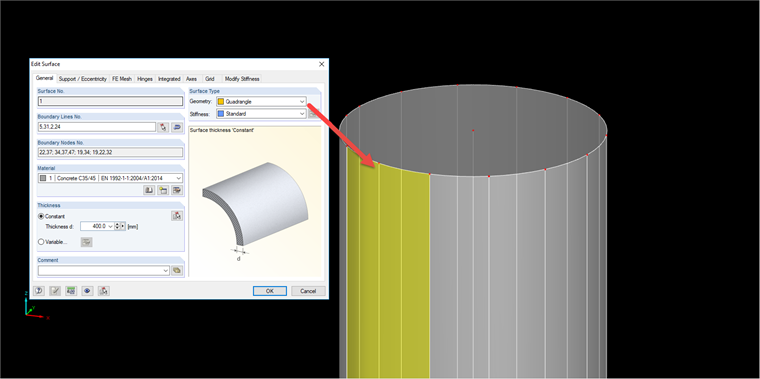

Proto je doporučujeme, aby tyto natočené plochy byly nahrazeny plochami typu "Quadrangle", které významně snižují množství dat. U čtyřúhelníků je možné zatížit pouze na části plochy.

Klíčová slova

Plocha rotace Quadrangle
