J'utilise les surfaces de révolution dans mon modèle. L'ouverture et la modification du fichier prennent beaucoup de temps. Comment peut-elle être améliorée ?

Réponse

Les surfaces rotatives sont souvent utilisées dans RFEM pour modéliser et calculer facilement les conditions géométriques. Cependant, si vous utilisez un grand nombre de surfaces pivotées dans le modèle, vous pouvez constater des baisses de performance. Cela est dû à la définition des surfaces car elles doivent être générées en arrière-plan à plusieurs reprises par les conditions aux limites lorsqu'un changement se produit dans la structure.

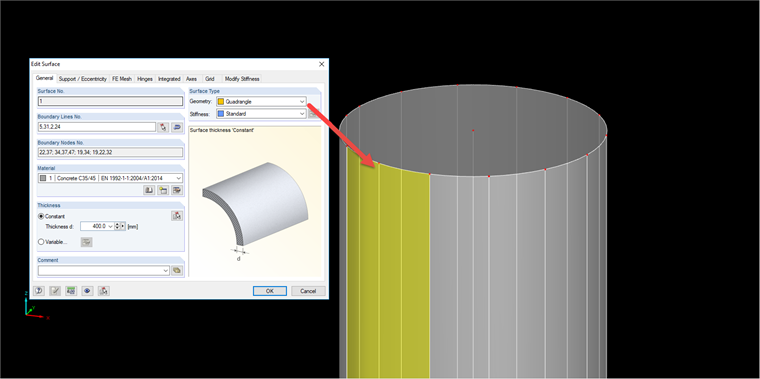

Il est donc recommandé de remplacer ces surfaces tournées par des surfaces de type «Quadrangle» qui réduisent considérablement la quantité de données. Pour les surfaces quadrangulaires, il est également possible d'appliquer des charges uniquement à des parties de la surface.

Mots-clés

Surface rotative Quadrangle
