Вопрос

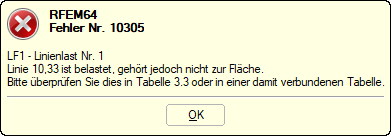

Мне не понятно сообщение об ошибке «Линия загружена, но она не принадлежит поверхности» и я не могу найти никаких ошибок ввода.


Ответ:

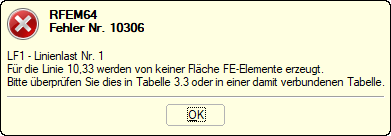

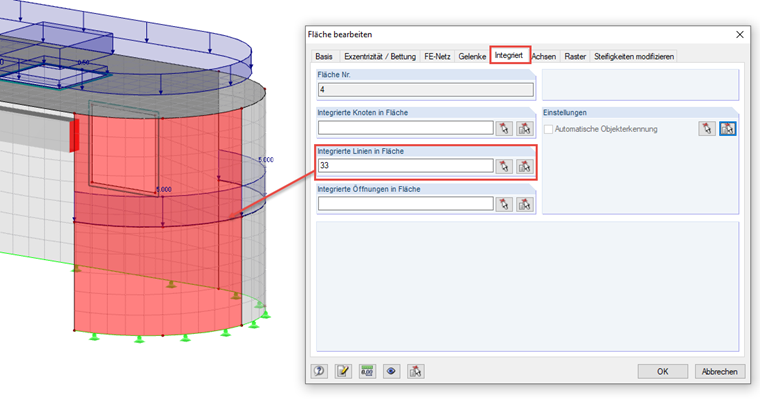

Это примечание всегда появляется, когда линия загружается в поверхность, но не интегрируется в поверхность. В большинстве случаев сочетание отображается не только с ошибкой 10305, но и с ошибкой 10306. Затем необходимо вручную интегрировать линию в поверхность. Это можно сделать в диалоговом окне «Изменить поверхность» во вкладке «Интегрированные» (см. Рисунок 03).

Как правило, данная мера необходима только для «неплоских» поверхностей, потому что линии, узлы и отверстия плоских поверхностей автоматически интегрируются в соответствующие поверхности.
