回复:

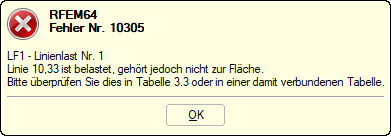

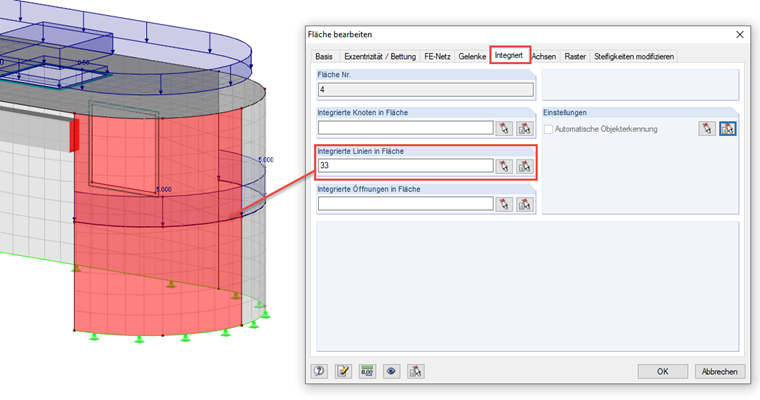

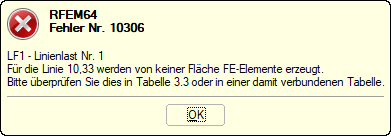

当线被加载到面中时,该注释始终出现,但未集成到面中。 在大多数情况下,组合不仅会显示错误 10305,还会显示错误 10306。 然后必须手动将线集成到面中。 您可以在“编辑面”对话框的“集成”选项卡中进行设置(见图 03)。
一般来说,只有“非平面”需要进行该操作,因为平面的线、节点和洞口会自动集成到相应的面上。
当线被加载到面中时,该注释始终出现,但未集成到面中。 在大多数情况下,组合不仅会显示错误 10305,还会显示错误 10306。 然后必须手动将线集成到面中。 您可以在“编辑面”对话框的“集成”选项卡中进行设置(见图 03)。
一般来说,只有“非平面”需要进行该操作,因为平面的线、节点和洞口会自动集成到相应的面上。
实体应力的结果可以在有限元中显示为彩色的三维点。
RFEM 中节点自由度数目不再是全局计算参数( 3D 模型中每个网格节点 6 个自由度,在翘曲扭转分析中为 7 个自由度)。 每个节点通常被认为有不同数量的自由度,从而在计算中导致方程的数目是可变的。
这种修改可以提高计算速度,特别是对于可以显著简化结构体系的模型(例如桁架和膜结构)。
在 RFEM 中的结果导航器和表 4.0 中可以显示杆件、面和实体的扩展应变(例如重要的主应变、等效总应变等)。
例如,在进行面单元连接的塑性设计时显示主要的塑性应变。
