FAQ 002728 DE

29. März 2019

Markus Baumgärtel Modellierung | Belastung RFEM

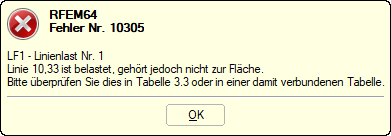

Ich verstehe die Fehlermeldung „Linie ist belastet, gehört jedoch nicht zur Fläche“ nicht und finde auch keinen Eingabefehler.

Antwort

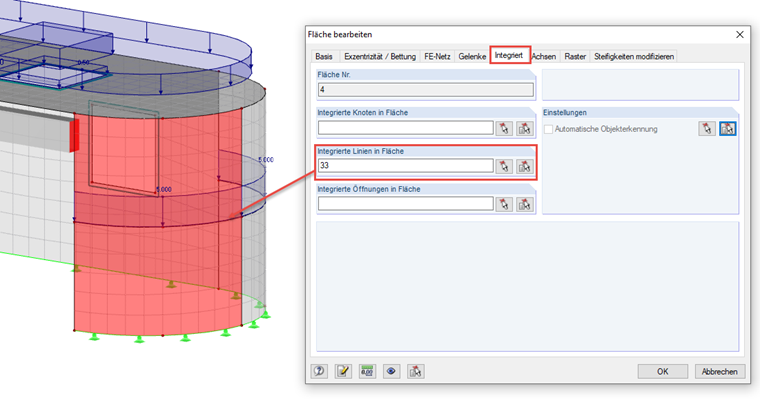

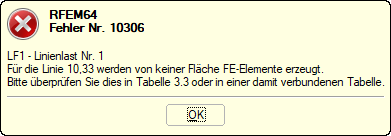

Dieser Hinweis erscheint immer dann, wenn eine Linie in einer Fläche belastet wird, die aber nicht in die Fläche integriert ist. Meist wird in der Kombination nicht nur Fehler 10305, sondern auch Fehler 10306 angezeigt. Es ist dann erforderlich, die Linie manuell in die Fläche zu integrieren. Dies können Sie im Dialog "Fläche bearbeiten", Register "Integriert" vornehmen (siehe Bild 03).

In der Regel ist diese Maßnahme nur für "nicht ebene" Flächen nötig, da Linien, Knoten und Öffnungen von ebenen Flächen automatisch in die jeweiligen Flächen integriert werden.

Schlüsselwörter

Fehler 10305 Fehler 10306 Fehlermeldung Linienlast Linie gehört nicht zur Fläche
