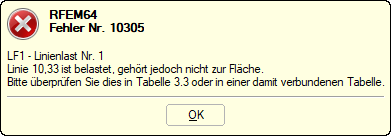

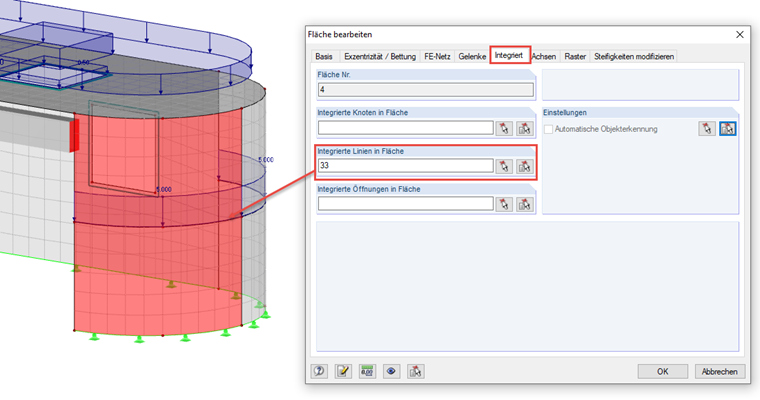

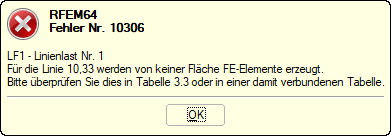

Tato zpráva se zobrazí vždy, když je zatížena linie v ploše, ale není integrována do plochy. Ve většině případů se v kombinaci zobrazí nejen chybové hlášení 10305, ale také chybové hlášení 10306. Poté je nutné linii integrovat ručně do plochy. To lze provést v dialogu "Upravit plochu" v záložce "Integrovaná" (viz Obrázek 03).
Obecně je toto opatření nezbytné pouze pro "nerovinné" plochy, protože linie, uzly a otvory rovinných ploch jsou automaticky integrovány do příslušných ploch.
