FAQ 002728 PL

29. marca 2019

Markus Baumgärtel Modelowanie | Obciążenie RFEM

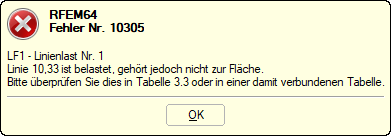

Rozumiem, że komunikat o błędzie "Linia została wczytana, ale nie należy do powierzchni" i nie znaleziono błędu w danych wejściowych.

Odpowiedź

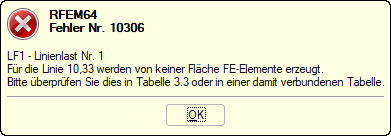

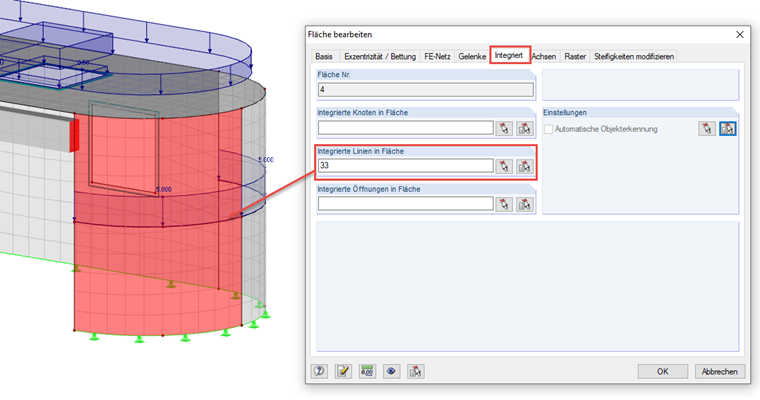

Informacja ta jest zawsze wyświetlana, jeżeli linia w powierzchni jest załadowana, ale nie jest zintegrowana z powierzchnią. W większości przypadków kombinacja jest wyświetlana nie tylko w przypadku błędu 10305, ale również w przypadku błędu 10306. W takim przypadku należy ręcznie wprowadzić linię w powierzchnię. Można to zrobić w oknie dialogowym Edytować powierzchnię, w zakładce "Zintegrowane" (patrz Rysunek 03).

Zasadniczo jest to konieczne tylko w przypadku powierzchni "niepłaskich", ponieważ linie, węzły i otwory powierzchni płaskich są automatycznie integrowane w odpowiednich powierzchniach.

Słowa kluczowe

Błąd 10305 Błąd 10306 Błąd obciążenia liniowego Linia nie należy do powierzchni
