FAQ 002762 RU 2. апреля 2019

Bastian Kuhn Главное RFEM

При использовании линейных выпусков программное обеспечение сообщает мне, что определение выпуска не является уникальным. Что это значит?

Ответ

Строки релизов определяются дополнительной строкой, автоматически генерируемой программным обеспечением. Теоретическая основа линейных выпусков также описана в этой статье
https://www.dlubal.com/en/support-and-learning/support/knowledge-base/001549 .
Для подробного объяснения этого предупреждения модель прикреплена к этому FAQ.
В этой модели для линейного выпуска 3 должен быть определен узел определения. Потому что, если программное обеспечение будет генерировать дополнительный виртуальный узел, поверхность 2 будет уничтожена.

Представьте себе следующий sceanrio.

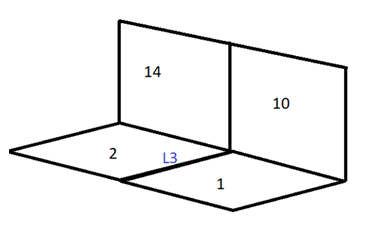

У вас есть 4 поверхности 1,2,10,14 (рисунок 1).

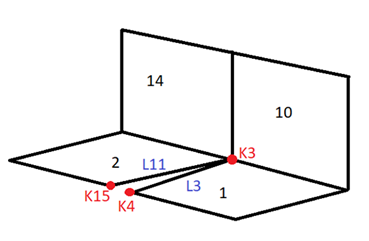

Если вы определите выпуск строки для строки 3, она будет выглядеть так, как показано на рисунке 2.

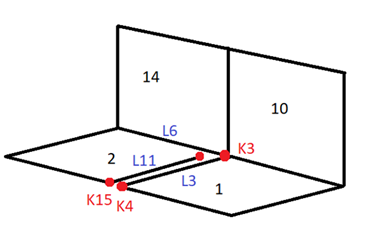

Поскольку поверхность 2 будет разрушена этим, так как линия 6 одинакова для поверхности 2 и 14, линия 6 должна начинаться в узле 3 и в сформированном узле (рисунок 3).

Здесь вам нужен узел определения, и если он не определен, программное обеспечение выдает предупреждение.

Ключевые слова

Линия выпуска Линия Петли Уникальный
