FAQ 002762 PL 2. kwietnia 2019

Bastian Kuhn Ogólne RFEM

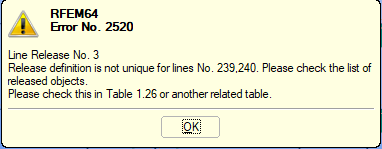

Używając uwolnień linii, oprogramowanie mówi mi, że definicja wydania nie jest unikalna. Co to znaczy?

Odpowiedź

Zwolnienia linii są definiowane przez dodatkową linię generowaną automatycznie przez oprogramowanie. Teoretyczne tło wydań linii jest również opisane w tym artykule
https://www.dlubal.com/en/support-and-learning/support/knowledge-base/001549 .
Aby uzyskać szczegółowe wyjaśnienie tego alertu, do tego FAQ dołączony jest model.
W tym modelu dla zwolnienia linii 3 należy zdefiniować węzeł definicji. Ponieważ jeśli oprogramowanie wygenerowałoby dodatkową wirtualną powierzchnię węzła 2 zostałoby zniszczone.

Wyobraź sobie następujące sceanrio.

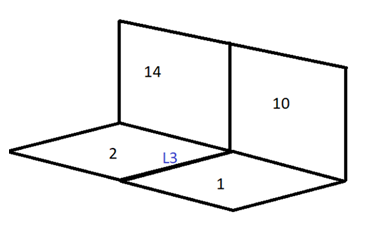

Masz 4 powierzchnie 1,2,10,14 (zdjęcie 1).

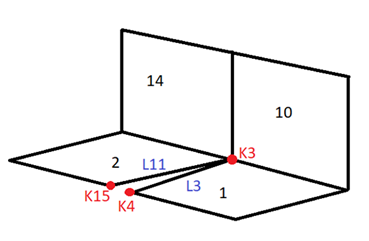

Jeśli zdefiniujesz zwolnienie linii do linii 3, będzie ono wyglądało jak na rysunku 2.

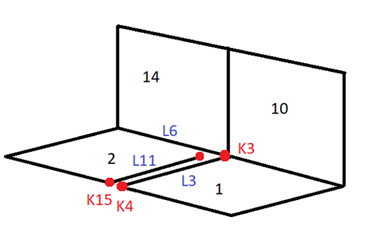

Ponieważ powierzchnia 2 zostałaby zniszczona przez to, że linia 6 jest taka sama dla powierzchni 2 i 14, linia 6 musi zaczynać się w węźle 3 i w wygenerowanym węźle (rysunek 3).

To jest miejsce, w którym potrzebujesz węzła definicji, aw przypadku, gdy nie jest zdefiniowane, oprogramowanie wysyła alert.

Słowa kluczowe

Zwolnienie linii Zawias linii Wyjątkowy
