FAQ 002762 CS 2. dubna 2019

Bastian Kuhn Obecné RFEM

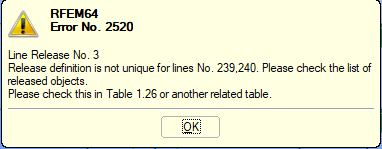

Pomocí vydání řádků mi software řekne, že definice vydání není jedinečná. Co to znamená?

Odpověď

Vydání linky je definováno dodatečným řádkem automaticky generovaným softwarem. V tomto článku je také popsán teoretický základ liniových verzí
https://www.dlubal.com/en/support-and-learning/support/knowledge-base/001549 .
Pro podrobné vysvětlení tohoto upozornění je k této FAQ připojen model.
V tomto modelu pro vydání řádku 3 musí být definován definiční uzel. Protože pokud by software generoval další virtuální povrch uzlu 2, byl by zničen.

Představte si následující sceanrio.

Máte 4 plochy 1,2,10,14 (obrázek 1).

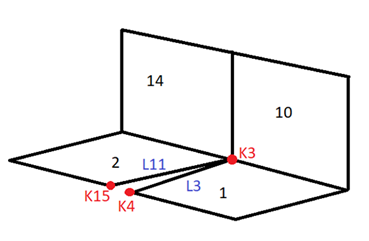

Pokud definujete uvolnění linky na řádek 3, bude vypadat jako na obrázku 2.

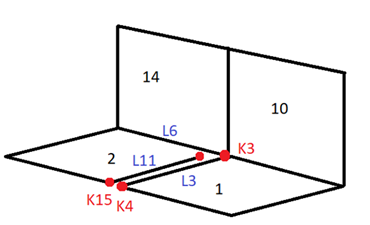

Jak by byl povrch 2 zničen tím, že čára 6 je stejná pro povrch 2 a 14, vedení 6 musí začínat v uzlu 3 a v generovaném uzlu (obrázek 3).

Toto je místo, kde potřebujete definiční uzel av případě, že není definován, software vydá výstrahu.
