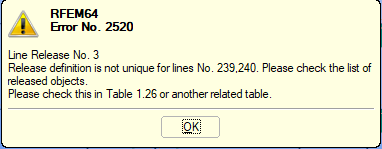

使用线释放时出现的错误是发布的定义并不是唯一的。 那是什么意思?

回答

线的释放是由软件生成的附加线定义的。 在专题文章中介绍了线释放的理论背景。

有关该错误的详细说明,请参阅本FAQ附带的模型文件。 对于线释放no。 3必须设置定义节点: 如果软件生成了另一个虚拟节点,那么该面将被销毁。

通过以下场景设想:

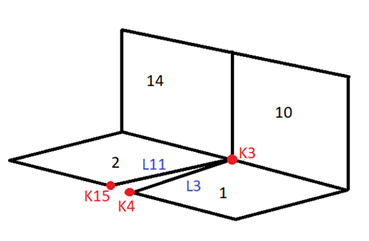

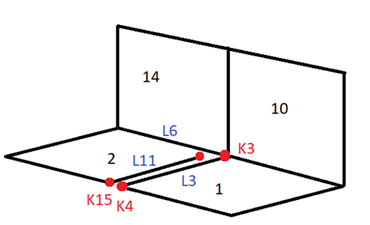

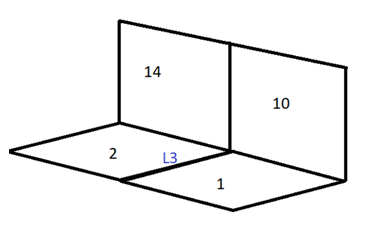

您有四个面1,2,20,14(见图02)。 定义线3到线3时,如图03所示。 因为面2将被破坏(面6和面14的线6相同),线6必须从节点3和生成的节点开始(见图04)。

您可以在这里定义节点。 如果没有,软件会创建该错误。

关键词

线释放 铰链 独特之处
