Explication sur les libérations linéiques et les nœuds de définition

Lorsque j’utilise des libérations linéiques, un message d’erreur indique que la définition de la libération n’est pas unique. Qu’est-ce que cela signifie ?


Réponse:

Les libérations linéiques sont définies par une ligne supplémentaire générée par le logiciel. L’arrière-plan théorique des libérations en ligne est décrit dans cet article de la base de connaissance.

Pour une explication détaillée de l’erreur, consultez le fichier du modèle joint à cette FAQ. Pour la libération linéique n°3, un nœud de définition doit être défini : Si le logiciel générait un nœud virtuel supplémentaire, la Surface 2 serait détruite.

Imaginons le scénario suivant :

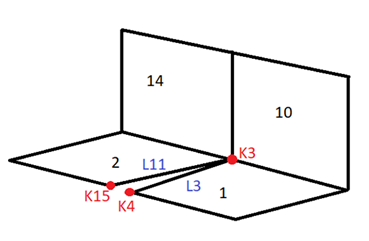

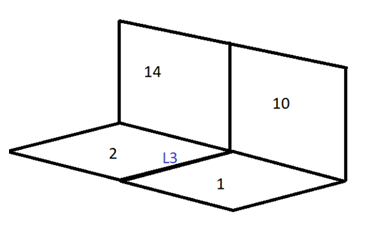

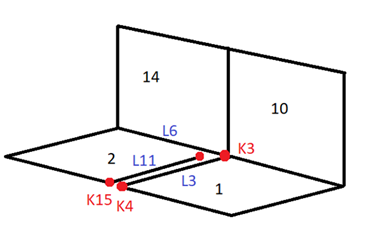

Vous avez quatre surfaces 1, 2, 10, 14 (voir la Figure 02). Lorsque vous définissez une libération linéique sur la ligne 3, elle ressemblera à la Figure 03. Comme la surface 2 serait détruite par cela (la ligne 6 étant la même pour la surface 2 et la surface 14), la ligne 6 doit commencer au nœud 3 et au nœud généré (voir la Figure 04).

C'est ici que vous avez besoin du nœud de définition. S’il n’y en a pas, le logiciel affiche l’erreur.


Auteur

M. Kuhn est responsable du développement de produits pour les structures en bois et fournit une assistance technique à nos clients.
