FAQ 002812 RU

5. апреля 2019

Вычисление RFEM RSTAB

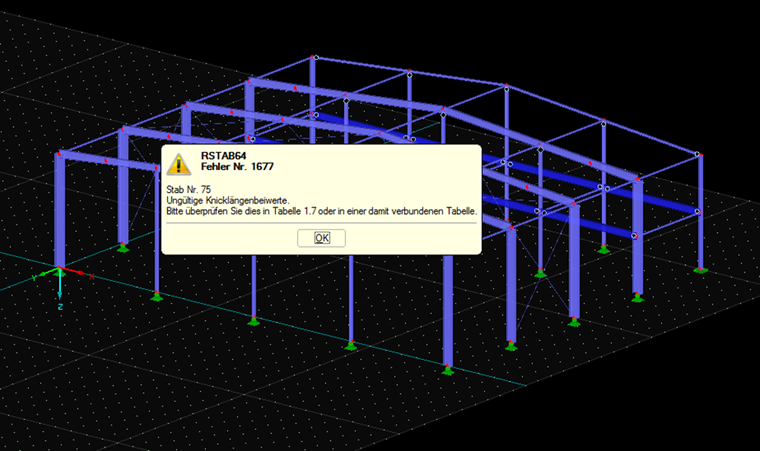

При попытке расчета каркаса конструкции ошибка 1677 «Номер стержня

Ответ

С помощью RSTAB8 / RFEM5 можно указать эффективные коэффициенты длины, которые будут приняты при запуске дополнительных модулей.

При появлении вышеприведенного сообщения, ввод коэффициентов в старой версии был установлен в 0, и из-за неполного определения стержня, расчет в основной программе невозможен.
Чтобы исправить ошибку, введите значение> 0.

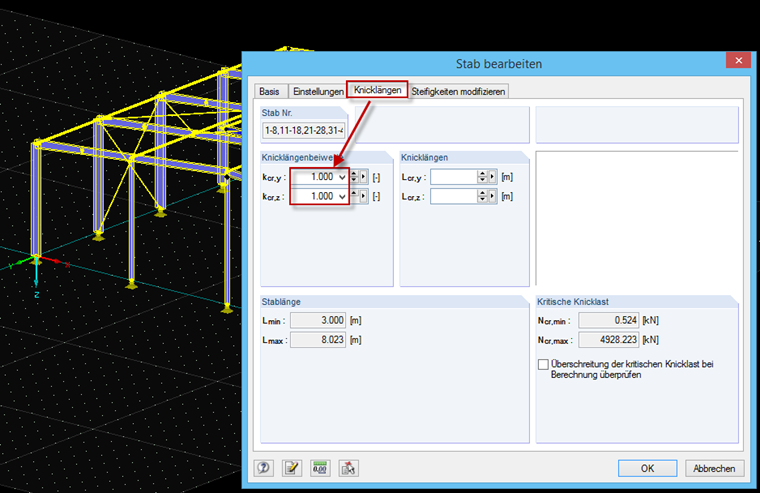

Если эффективные коэффициенты длины не значительны, выберите всю структуру, откройте диалоговое окно «Изменить член» и сбросьте коэффициенты до значения по умолчанию 1.0 на вкладке «Эффективная длина».

Ключевые слова

Ошибка 1677 Недопустимые эффективные коэффициенты длины
