FAQ 002812 CS 5. dubna 2019

Výpočet RFEM RSTAB

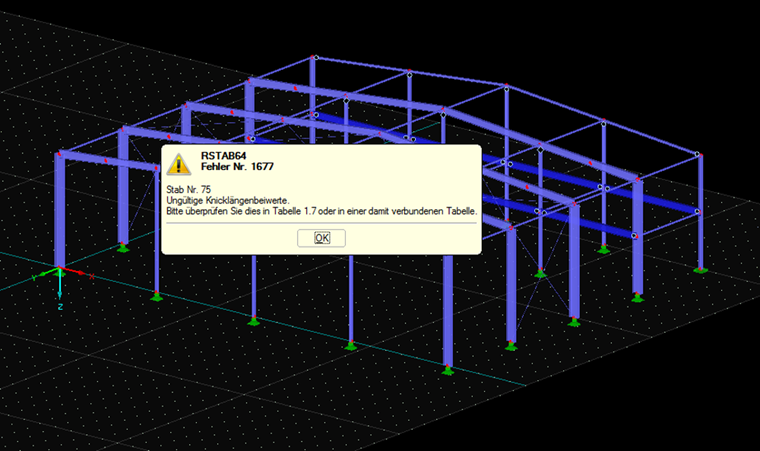

Při pokusu o výpočet vazníku se zobrazí chybová zpráva 1677 "Rod no. 75: Neplatné součinitele vzpěrné délky. Zkontrolujte to v tabulce 1.7 nebo v příslušné tabulce. "

Odpověď

Vzhledem k tomu, že RSTAB8 / RFEM5, mohou být koeficienty vzpěrné délky specifikovány, jakmile jsou zadány, které jsou pak přijaty při spuštění dalších modulů.
Pokud se objeví výše uvedená zpráva, je zadání koeficientů ve staré verzi nastaveno na 0 a vzhledem k této neúplné definici lišty není výpočet v hlavním programu možný.
Chcete-li to opravit, musíte zadat hodnotu> 0.

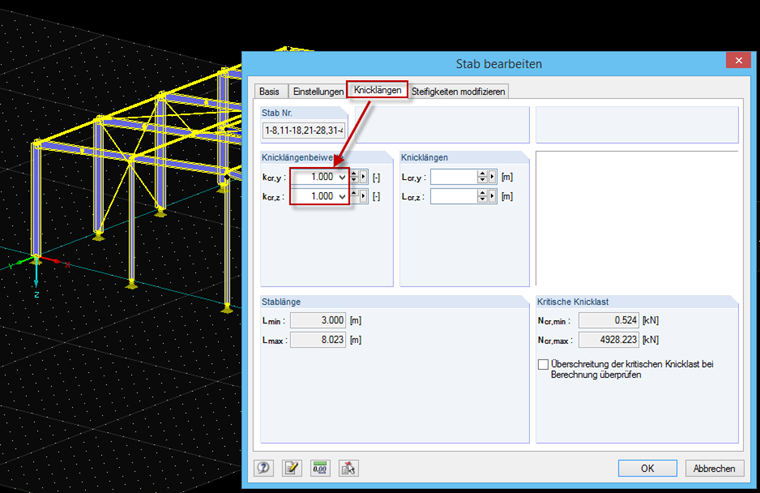

Pokud koeficienty vzpěrné délky ještě nehrají roli, měla by být vybrána celá konstrukce, mělo by být otevřeno dialogové okno "Edit Bar" a koeficienty by měly být resetovány na výchozí hodnotu 1.0 v záložce "Buckling Lengths".

Klíčová slova

Chyba 1677 Neplatné koeficienty délky smyčky
