При расчете деформации моей модели поверхности в RF-CONCRETE NL, я получаю невероятно высокие значения, в чем же причина?

Ответ

Вполне вероятно, что высокие деформации вызваны рассмотрением усадки и горизонтальной опоры в модели.

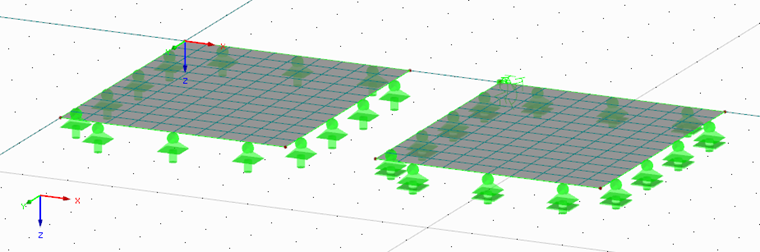

Усадка рассматривается внутренне на стороне нагрузки в качестве деформации, но в этом контексте также возможен сбой из-за деформации усадки. Если деформация усадки предотвращается с помощью неперемещаемой горизонтальной опоры, генерируются силы, которые могут привести к разрушению бетона и, следовательно, к значительному увеличению деформаций или даже к неустойчивости модели.

В этом контексте важно, чтобы граничные условия модели были представлены в максимально возможной степени при использовании нелинейного расчета деформаций.
