J'obtiens des valeurs invraisemblablement élevées au terme du calcul des déformations de mon modèle surfacique dans RF-CONCRETE NL. Pourquoi ?

Réponse

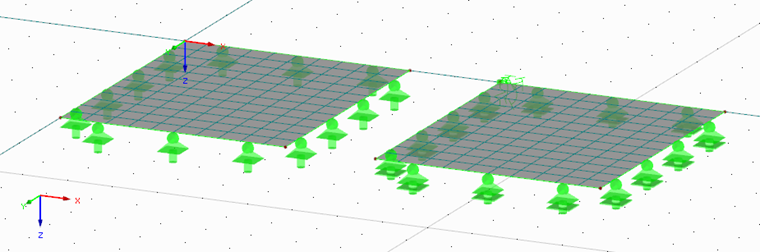

Il est très probable que les déformations importantes soient dues à la considération du retrait et de l'appui horizontal dans le modèle.

Le retrait est considéré comme une déformation interne du côté de la charge, mais dans ce contexte, une rupture due à la déformation de retrait est également possible. Si la déformation de retrait est empêchée par un appui horizontal non déplaçable, des efforts sont générés, ce qui peut entraîner une rupture du béton et donc une augmentation importante des déformations, voire une instabilité du modèle.

Dans ce contexte, il est important que les conditions aux limites du modèle soient représentées aussi réalistes que possible lors de l'analyse des déformations non linéaires.
