Al calcular la deformación de mi modelo de superficie en RF-CONCRETE NL obtengo valores elevados inverosímiles, ¿cuál es el motivo?

Respuesta

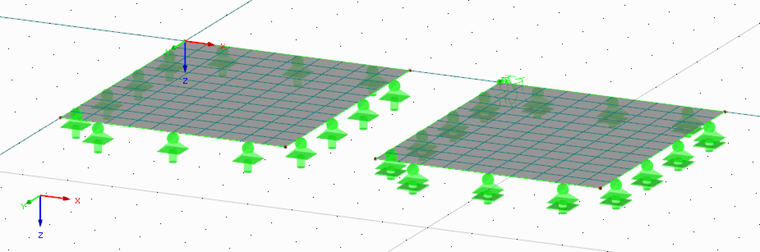

Es bastante probable que las altas deformaciones estén causadas por la contracción y el apoyo horizontal en el modelo.

La contracción se considera como una deformación interna en el lado de la carga como deformación, pero en este contexto también es posible el fallo debido a la deformación por contracción. Si la deformación unitaria por contracción se evita mediante un apoyo horizontal no desplazable, se generan esfuerzos que pueden provocar la rotura del hormigón y, por lo tanto, un aumento considerable de las deformaciones o incluso la inestabilidad del modelo.

En este contexto, es importante que las condiciones de contorno del modelo se representen de la manera más realista posible cuando se usa el análisis de deformación no lineal.

Palabras clave

Contracción Deformación Inverosímil Elevado Inestabilidad Matriz Singular Hormigón armado Estado II
