Bei der Verformungsberechnung meines Flächenmodells in RF-BETON NL erhalte ich unplausibel hohe Werte. Woran kann das liegen?

Antwort

Es ist durchaus wahrscheinlich, dass die hohen Verformungen durch die Berücksichtigung von Schwinden und die horizontale Lagerung im Modell verursacht werden.

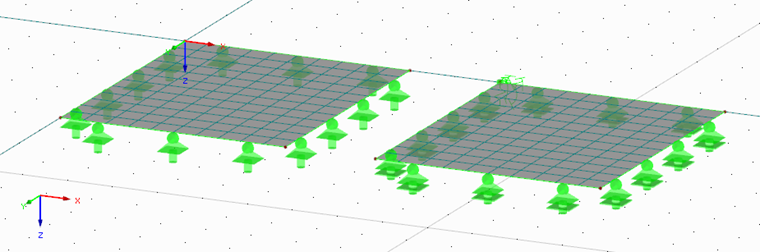

Das Schwinden wird intern auf Lastseite als Dehnung berücksichtigt, wobei in diesem Zusammenhang auch ein Versagen infolge verhinderter Schwinddehnung abbildbar ist. Wird die Schwinddehnung durch eine unverschiebliche horizontale Lagerung verhindert, entstehen Kräfte, die zum Versagen des Betons und somit zu einem deutlichen Zuwachs der Verformungen oder sogar zur Instabilität des Modells führen können.

In diesem Zusammenhang ist es wichtig, dass bei der Verwendung der nichtlinearen Verformungsberechnung die Randbedingungen des Modells möglichst realitätsnah abgebildet werden.

Schlüsselwörter

Schwinden Verformung Unplausibel Instabilität Matrix Singulär Stahlbeton Zustand II
