Při výpočtu deformace modelu plochy v přídavném modulu RF-CONCRETE NL se vyskytují nepřiměřeně vysoké hodnoty, jaký by mohl být důvod?

Odpověď

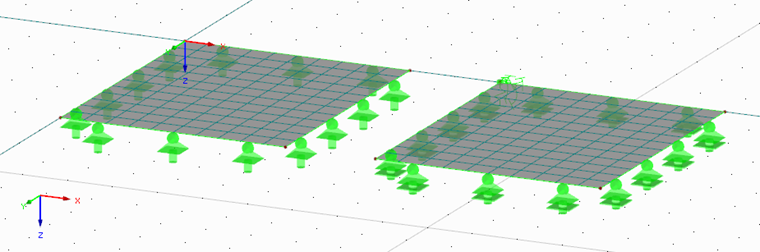

Je ovšem pravděpodobné, že vysoké deformace jsou způsobeny zohledněním smršťování a horizontální podporou v modelu konstrukce.

Smršťování se přitom považuje za vnitřní deformaci jako přetvoření, ovšem v této souvislosti je možné také selhání vlivem smršťování. Pokud se protiproudovému namáhání zabrání vodoodpuditelný vodicí podepření, vytvoří se síly, které mohou vést k selhání betonu, a tím k výraznému nárůstu deformací nebo dokonce k nestabilitě konstrukce.

V této souvislosti je důležité, aby okrajové podmínky modelu konstrukce byly co nejrealističtější při výpočtu nelineární deformace.

Klíčová slova

Smršťování Deformace Nepředvídatelné Vysoká Nestabilita Matrix Singulární Železobeton Stav II
