Podczas obliczania odkształcenia mojego modelu powierzchniowego w RF-CONCRETE NL uzyskuję niewiarygodnie wysokie wartości, co może być przyczyną?

Odpowiedź

Jest wysoce prawdopodobne, że wysokie odkształcenia są spowodowane przez uwzględnienie skurczu i nośności poziomej w modelu.

Skurcz jest uwzględniany wewnętrznie po stronie obciążenia jako odkształcenie, ale w tym kontekście możliwe jest również uszkodzenie spowodowane odkształceniem skurczowym. Jeżeli odkształcenie skurczowe uniemożliwi nierozerwalny podporę poziomą, generowane są siły, które mogą prowadzić do uszkodzenia betonu, a tym samym do znacznego zwiększenia odkształceń, a nawet do niestateczności konstrukcji.

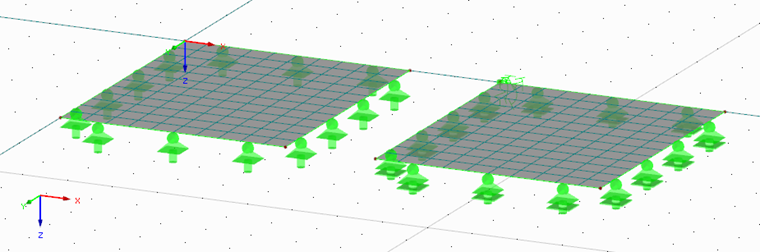

W tym kontekście ważne jest, aby podczas analizy nieliniowej deformacji warunki brzegowe modelu były przedstawiane w sposób możliwie realistyczny.

Słowa kluczowe

Skurcz Odkształcenie Nieoczekiwane Wysoki Niestabilność Macierz Pojedyncza Beton zbrojony Państwo II
