Почему расчет занимает много времени после изменения жесткости поверхности в «без мембран»? Как они рассчитываются?

Ответ

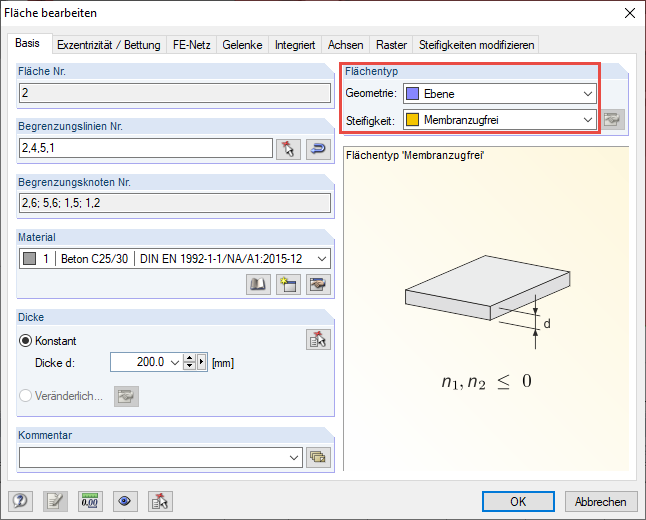

Со свойством «Мембранзугфтрей» модель рассчитывается полностью нелинейно. Программа изначально устанавливает 5 уровней нагрузки автоматически (см. Рисунок 1) для лучшей конвергенции.

При численном расчете невозможно снизить жесткость ровно до нуля. Это очень быстро привело бы к особенностям в решении системы уравнений. Программа рассчитывает жесткость поверхности следующим образом:

  1. Эта площадь сначала рассматривается в расчете как изотропный материал с модулем упругости при сжатии определенного материала.

  2. На первой итерации, которая является нормальным линейным вычислением, среднее напряженное состояние определяется в каждом конечном элементе.

  3. Напряжение преобразуется в каждом элементе в направлении основных напряжений. В каждом направлении проверяется, происходит ли поезд. Если да или, более конкретно, если определенный порог деформации превышен, соответствующие коэффициенты матрицы жесткости уменьшаются до 10%.

  4. Такой элемент затем становится ортотропным элементом с ортотропными направлениями, идентичными направлениям главных напряжений. Для такой модифицированной структуры выполняется другая итерация, и этап 3 повторяется.

  5. Снижение жесткости поверхности не должно опускаться ниже определенного предела; этот лимит включен по умолчанию 1/1000 комплект.

  6. Если на итерации знак изменяется на давление в одном из направлений, жесткость материала в этом направлении снова увеличивается. Однако начальная жесткость не должна превышаться.

  7. Итерация останавливается, когда изменение жесткости больше не требуется ни в каком элементе, или когда было достигнуто максимальное количество итераций, заданное пользователем. Часто бывает так, что знак нормального напряжения в элементе периодически меняется на противоположный. Тогда ожидается достижение максимального количества итераций. В этом случае некоторые элементы могут также испытывать более высокое растягивающее напряжение, но общая жесткость поверхности не будет существенно затронута.

  8. На жесткость на изгиб это не влияет.

Ключевые слова

Membranzugfrei Сквозняков Кирпичная кладка
