FAQ 002829 PL 8. kwietnia 2019

Markus Baumgärtel Wyniki RFEM

Dlaczego obliczenie zajmuje dużo czasu po zmianie sztywności powierzchni w „bez membrany”? Jak są one obliczane?

Odpowiedź

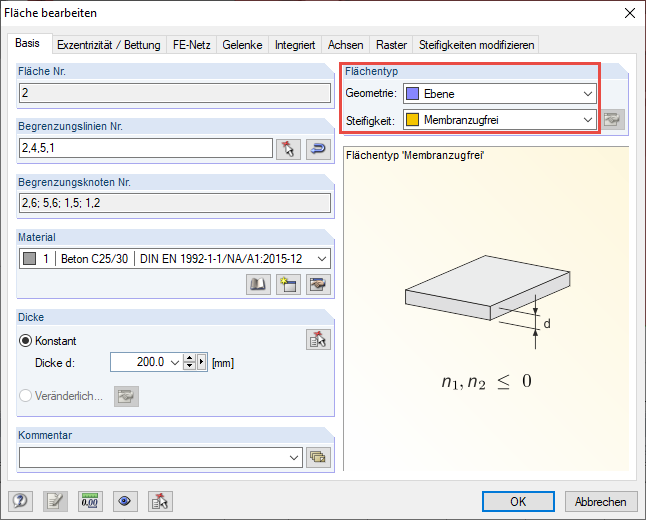

Dzięki właściwości „Membranzugftrei” model jest obliczany całkowicie nieliniowo. Program początkowo automatycznie ustawia 5 poziomów obciążenia (patrz Rysunek 1), aby uzyskać lepszą zbieżność.

W obliczeniach numerycznych niemożliwe jest zmniejszenie sztywności do dokładnie zera. To bardzo szybko doprowadziłoby do osobliwości w rozwiązaniu układu równań. Program oblicza sztywność powierzchni w następujący sposób:

  1. Obszar ten jest najpierw brany pod uwagę w obliczeniach jako materiał izotropowy z modułem sprężystości ściskającej określonego materiału.

  2. W pierwszej iteracji, która jest normalnym obliczeniem liniowym, średni stan naprężenia jest określany w każdym elemencie skończonym.

  3. Napięcie jest przekształcane w każdym elemencie w kierunku głównych napięć. W każdym kierunku sprawdzane jest, czy występuje pociąg. Jeśli tak, a dokładniej, jeśli przekroczony zostanie pewien próg odkształcenia, odpowiednie współczynniki macierzy sztywności są zmniejszone do 10%.

  4. Taki element staje się wówczas elementem ortotropowym z kierunkami ortotropowymi identycznymi z kierunkami naprężeń głównych. Dla takiej zmodyfikowanej struktury wykonywana jest kolejna iteracja i krok 3 jest powtarzany.

  5. Zmniejszenie sztywności powierzchni nie może spaść poniżej pewnej granicy; ten limit jest domyślnie włączony 1/1000 zestaw.

  6. Jeśli w iteracji znak zmienia się na ciśnienie w jednym z kierunków, sztywność materiału w tym kierunku jest ponownie zwiększana. Jednak początkowa sztywność nie może zostać przekroczona.

  7. Iteracja zatrzymuje się, gdy zmiana sztywności nie musi już być wykonywana w żadnym elemencie lub gdy osiągnięta została zdefiniowana przez użytkownika maksymalna liczba iteracji. Często zdarza się, że znak normalnego napięcia w elemencie odwraca się okresowo. Następnie oczekuje się, że osiągnie maksymalną liczbę iteracji. W tym przypadku niektóre elementy mogą również doświadczać wyższego naprężenia rozciągającego, ale globalna sztywność powierzchni nie ulegnie znacznemu wpływowi.

  8. Sztywność zginania nie ulega zmianie.
