¿Por qué el cálculo tarda mucho tiempo después de cambiar las rigideces de la superficie en "sin membrana"? ¿Cómo se calculan estos?

Respuesta

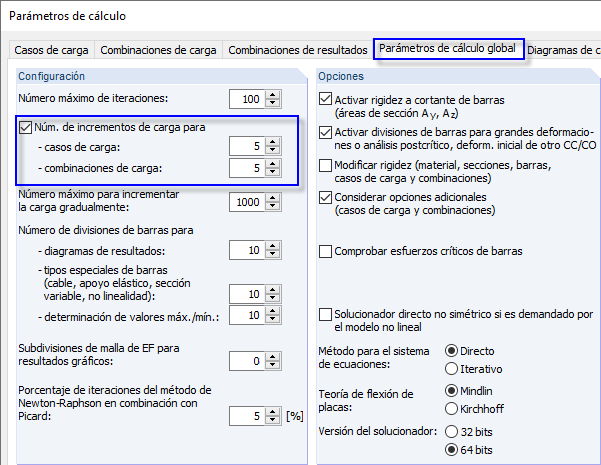

Con la propiedad "Membranzugftrei" el modelo se calcula de forma completamente no lineal. El programa inicialmente establece 5 niveles de carga automáticamente (ver Figura 1) para una mejor convergencia.

En el cálculo numérico, es imposible reducir la rigidez a cero exactamente. Esto conduciría muy rápidamente a singularidades en la solución del sistema de ecuaciones. El programa calcula la rigidez de la superficie de la siguiente manera:

  1. El área se considera primero en el cálculo como un material isotrópico con el módulo elástico de compresión del material definido.

  2. En la primera iteración, que es un cálculo lineal normal, el estado de la tensión media se determina en cada elemento finito.

  3. La tensión se transforma en cada elemento en la dirección de las tensiones principales. En cada dirección se comprueba si se produce el tren. Si es así, o más específicamente, si se supera un cierto umbral de deformación, los coeficientes correspondientes de la matriz de rigidez se reducen al 10%.

  4. Dicho elemento se convierte entonces en un elemento ortotrópico con las direcciones ortotrópicas idénticas a las direcciones de las tensiones principales. Para tal estructura modificada, se realiza otra iteración y se repite el paso 3.

  5. La reducción de la rigidez de la superficie no debe caer por debajo de un cierto límite; este límite está activado por defecto 1/1000 conjunto.

  6. Si en la iteración el signo cambia a presión en una de las direcciones, la rigidez del material en esta dirección se incrementa nuevamente. Sin embargo, no debe superarse la rigidez inicial.

  7. La iteración se detiene cuando ya no es necesario realizar un cambio de rigidez en ningún elemento o cuando se ha alcanzado el número máximo de iteraciones definido por el usuario. A menudo sucede que el signo del voltaje normal en un elemento se invierte periódicamente. Entonces se espera alcanzar el número máximo de iteraciones. En este caso, algunos elementos también pueden experimentar un mayor esfuerzo de tracción, pero la rigidez global de la superficie no se verá afectada significativamente.

  8. La rigidez a la flexión no se ve afectada.
