Proč výpočet trvá dlouho po změně tuhosti povrchu v "bez membráně"? Jak se vypočítávají?

Odpověď

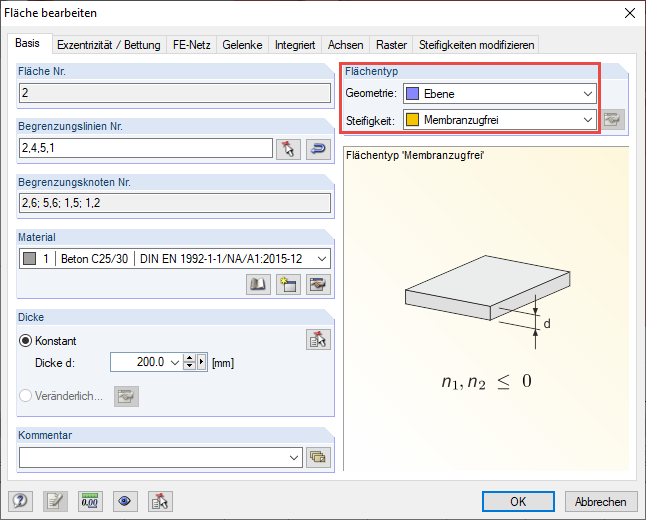

S vlastností "Membranzugftrei" je model vypočítán zcela nelineární. Program zpočátku automaticky nastaví 5 úrovní zatížení (viz obrázek 1) pro lepší konvergenci.

V numerickém výpočtu není možné snížit tuhost přesně na nulu. To by velmi rychle vedlo k singularitám v řešení systému rovnic. Program vypočítá tuhost povrchu následovně:

  1. Tato oblast je při výpočtu nejprve uvažována jako izotropní materiál s modulem pružnosti v tlaku definovaného materiálu.

  2. V první iteraci, která je normálním lineárním výpočtem, se v každém konečném prvku stanoví střední stav napětí.

  3. Napětí se transformuje v každém prvku ve směru hlavních napětí. V každém směru je zkontrolováno, zda nastane vlak. Pokud ano, nebo konkrétněji, je-li překročena určitá prahová hodnota deformace, odpovídající koeficienty matice tuhosti se sníží na 10%.

  4. Takový prvek se pak stává ortotropním prvkem s ortotropními směry identickými se směry hlavních napětí. Pro takto modifikovanou strukturu se provede další iterace a krok 3 se opakuje.

  5. Snížení tuhosti povrchu nesmí klesnout pod určitou mez; tento limit je ve výchozím nastavení zapnut 1/1000 set.

  6. Pokud se v iteraci značka v jednom ze směrů změní na tlak, tuhost materiálu v tomto směru se opět zvýší. Počáteční tuhost však nesmí být překročena.

  7. Iterace se zastaví, když změna tuhosti již nemusí být provedena v žádném elementu nebo když bylo dosaženo uživatelem definovaného maximálního počtu iterací. Často se stává, že se znak normálního napětí v prvku periodicky obrací. Pak se očekává, že dosáhne maximálního počtu iterací. V tomto případě mohou některé prvky také vykazovat vyšší tahové napětí, ale celková tuhost povrchu nebude významně ovlivněna.

  8. Pevnost v ohybu není ovlivněna.

Klíčová slova

Membranzugfrei Volný Zdivo
