FAQ 002857 RU 9. апреля 2019

Daniel Dlubal Дополнительные модули RSTAB RSBUCK

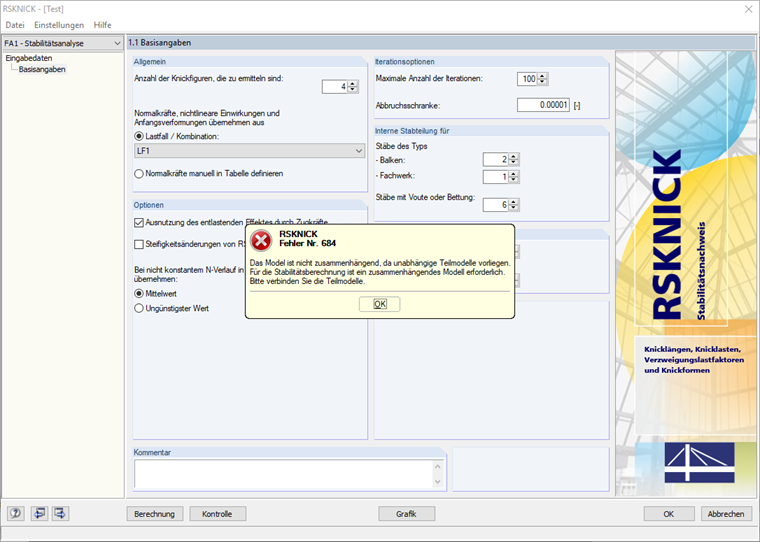

При анализе стабильности в RSKNICK я получаю следующее сообщение об ошибке: «Модель не является связной, потому что существуют независимые подмодели». Что это значит и что я могу с этим сделать?

Ответ

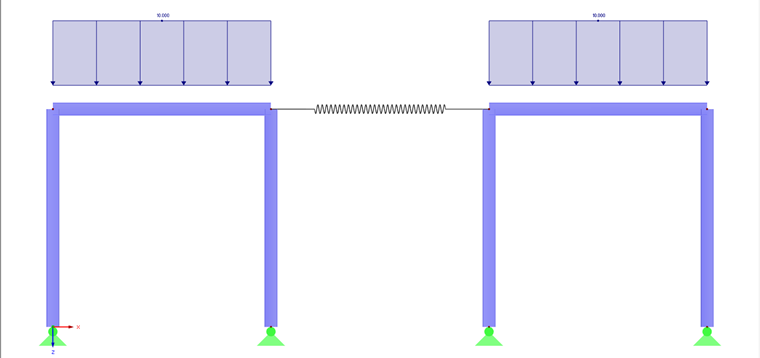

Независимые субмодели не взаимосвязаны и рассматриваются как отдельные субмодели в расчете. Таким образом, они являются независимыми моделями, не влияющими друг на друга (см. Рисунок 2).

Рекомендуется редактировать подмодели отдельно как отдельные файлы. Тогда возможен анализ устойчивости с помощью RSKNICK.

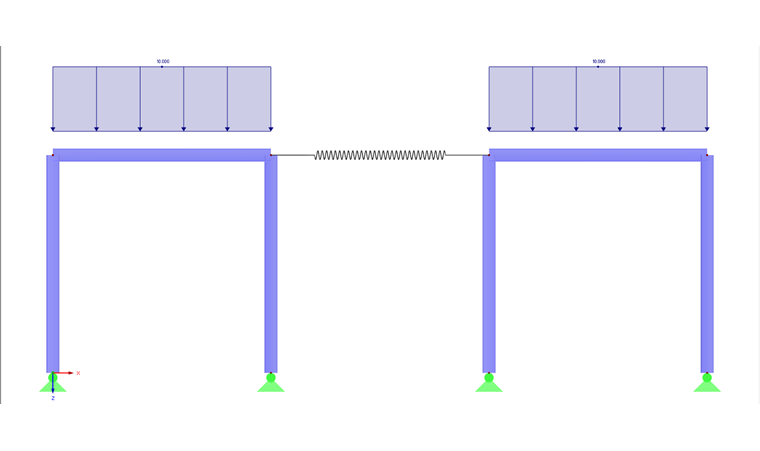

В противном случае частичные модели должны быть связаны друг с другом. В этом случае следует принять во внимание, что статические системы подмоделей должны сохраняться, когда подмодели объединяются в общую модель (см. Рисунок 3).

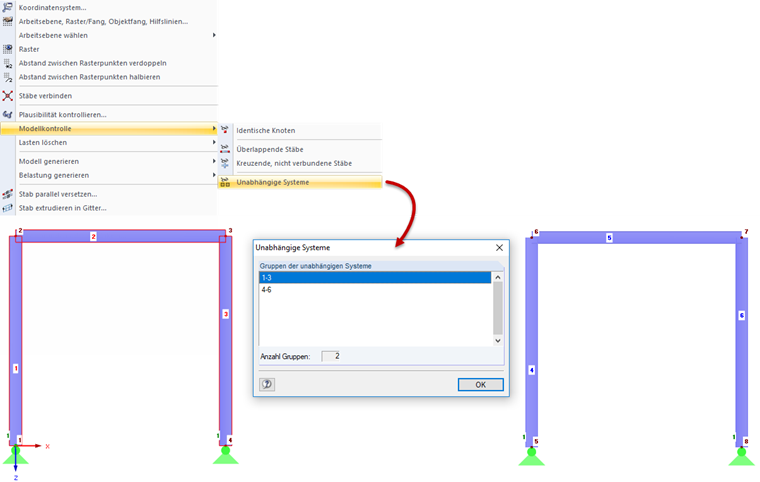

Функция «Независимые системы» полезна при обнаружении частичных моделей. Это находит все независимые системы и перечисляет их как группы (см. Рисунок 4).
Можно найти эту функцию в разделе Extras -> Модель управления -> Независимые системы.

Ключевые слова

Независимые субмодели Нет последовательной модели Несвязанные субмодели Анализ стабильности 684
