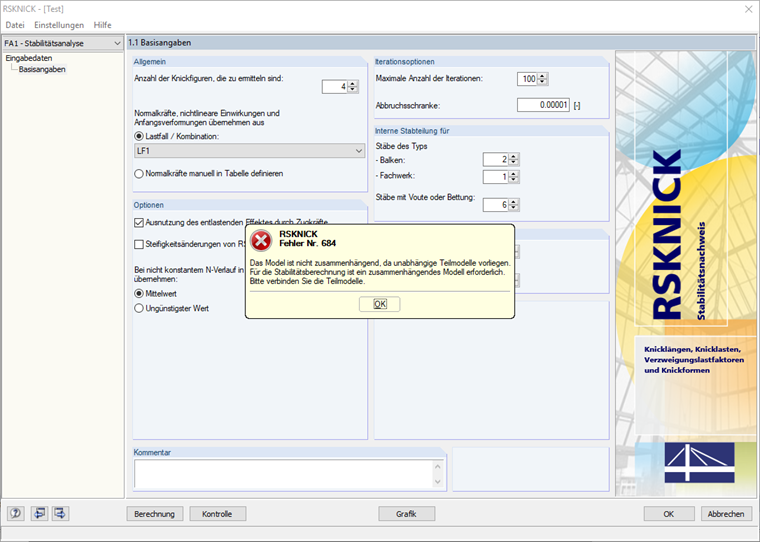

W analizie stateczności w programie RSBUCK wyświetlany jest następujący komunikat o błędzie: "Model nie jest podłączony, ponieważ istnieją niezależne modele cząstkowe." Co to oznacza i co mogę z tym zrobić?

Odpowiedź

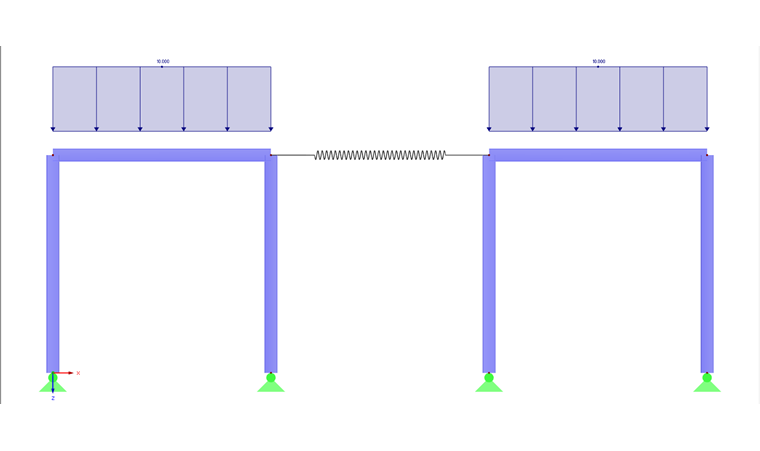

Niezależne podkonstrukcje nie są ze sobą połączone i podczas obliczeń są traktowane jako oddzielne podkonstrukcje. Są zatem niezależnymi modelami bez wzajemnego oddziaływania (patrz Rysunek 2).

W przypadku pojedynczych plików zaleca się osobne edytowanie podstruktur. Następnie możliwa jest analiza statyczno-wytrzymałościowa za pomocą narzędzia RSBUCK.

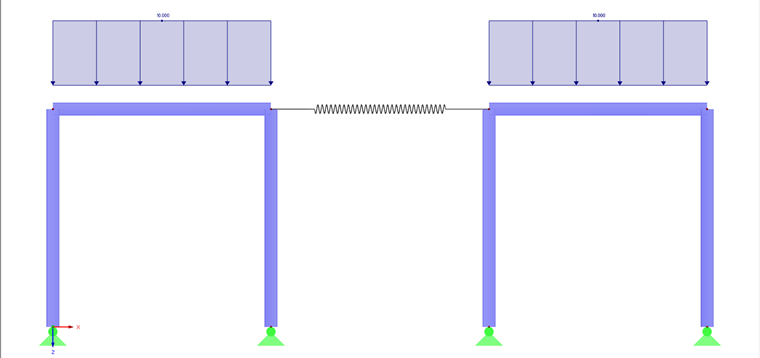

W przeciwnym razie częściowe modele muszą być ze sobą połączone. Należy przy tym uwzględnić, że układy konstrukcyjne modeli cząstkowych należy zachować po połączeniu modeli cząstkowych w celu utworzenia kompletnego modelu (zob. Rysunek 3).

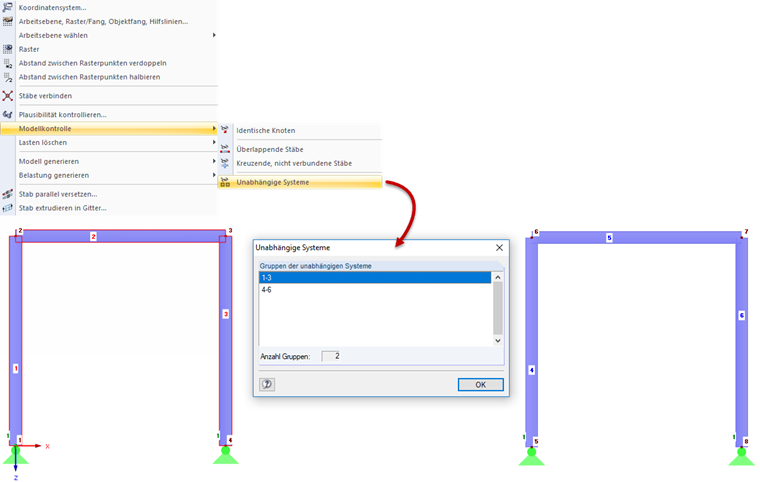

Funkcja "Układy niezależne" jest pomocna podczas wykrywania modeli cząstkowych. Znajduje wszystkie niezależne układy i wyświetla je jako grupy (patrz Rysunek 4).
Tę funkcję można znaleźć w obszarze Dodatki ->
