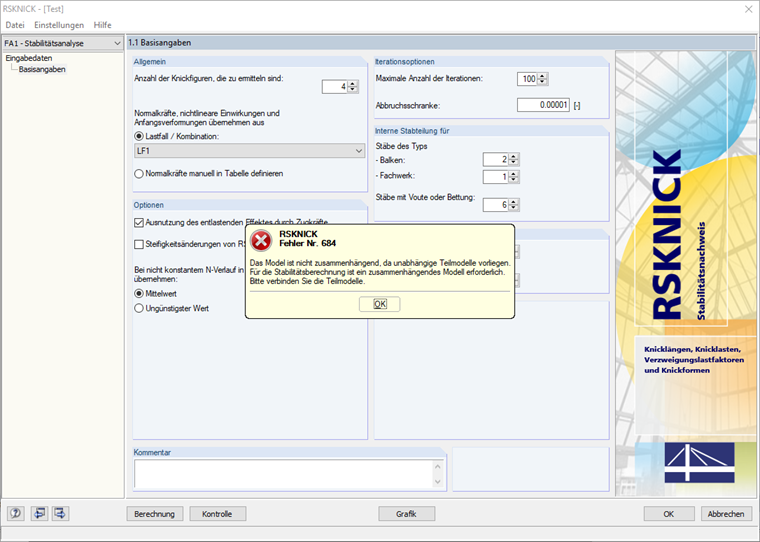

Bei der Stabilitätsanalyse in RSKNICK erhalte ich folgende Fehlermeldung: "Das Modell ist nicht zusammenhängend, da unabhängige Teilmodelle vorliegen." Was bedeutet das und was kann ich dagegen machen?

Antwort

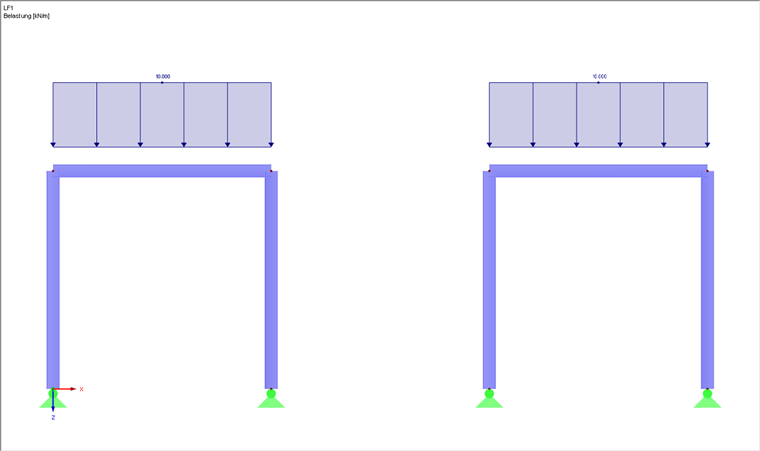

Unabhängige Teilmodelle sind nicht miteinander verbunden und werden als eigene Teilmodelle in der Berechnung berücksichtigt. Sie sind somit eigenständige Modelle ohne sich gegenseitig zu beeinflussen (siehe Bild 2).

Es ist empfehlenswert, Teilmodelle separat als einzelne Dateien zu bearbeiten. Danach ist eine Stabilitätsanalyse mit RSKNICK möglich.

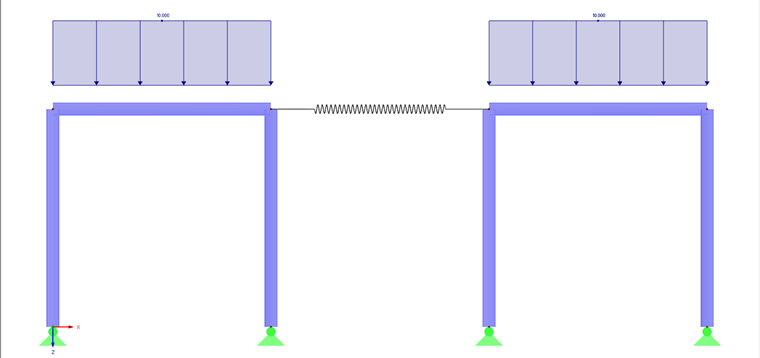

Andernfalls müssen die Teilmodelle miteinander verbunden werden. Hierbei gilt es zu berücksichtigen, dass bei einem Zusammenschluss der Teilmodelle zu einem Gesamtmodell die statischen Systeme der Teilmodelle beibehalten werden sollen (siehe Bild 3).

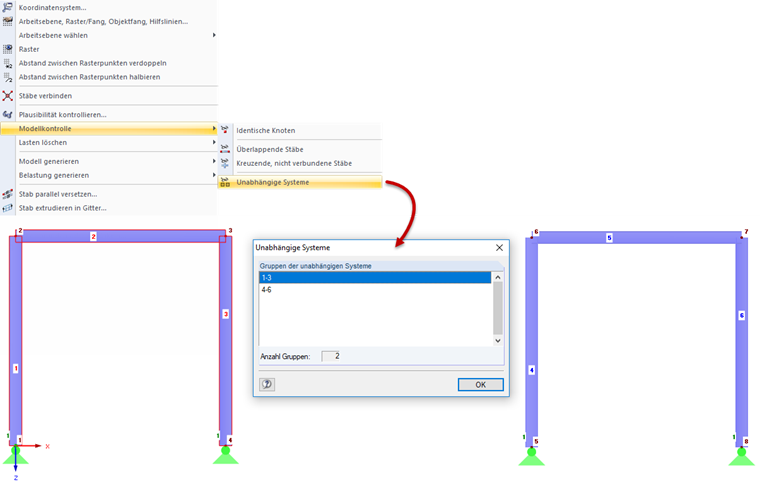

Hilfreich bei der Erkennung von Teilmodellen ist die Funktion "Unabhängige Systeme". Diese findet alle unabhängigen Systeme und listet diese als Gruppen auf (siehe Bild 4).
Man findet diese Funktion unter Extras -> Modellkontrolle -> Unabhängige Systeme.

Schlüsselwörter

Unabhängige Teilmodelle Kein zusammenhängendes Modell Nicht verbundene Teilmodelle Stabilitätsanalyse Stabilitätsberechnung 684
