FAQ 002857 ES 9. abril 2019

Daniel Dlubal Módulos adicionales RSTAB RSBUCK

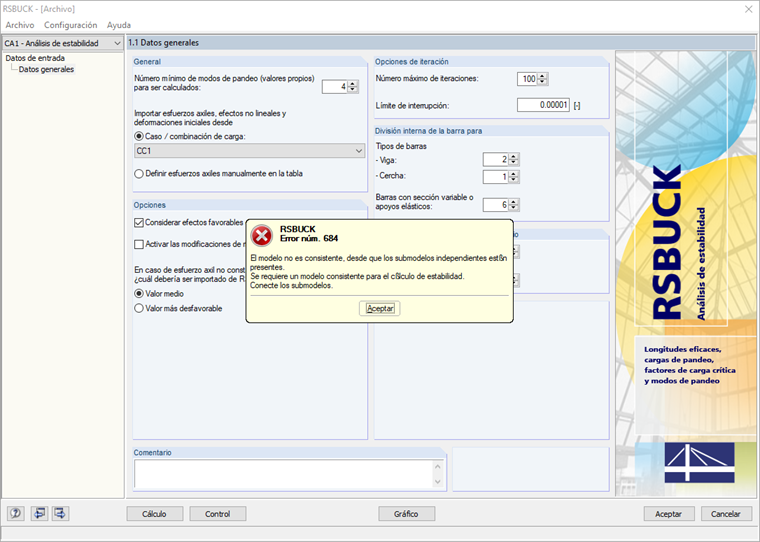

En el análisis de estabilidad en RSKNICK, recibo el siguiente mensaje de error: "El modelo no es coherente porque hay submodelos independientes". ¿Qué significa eso y qué puedo hacer al respecto?

Respuesta

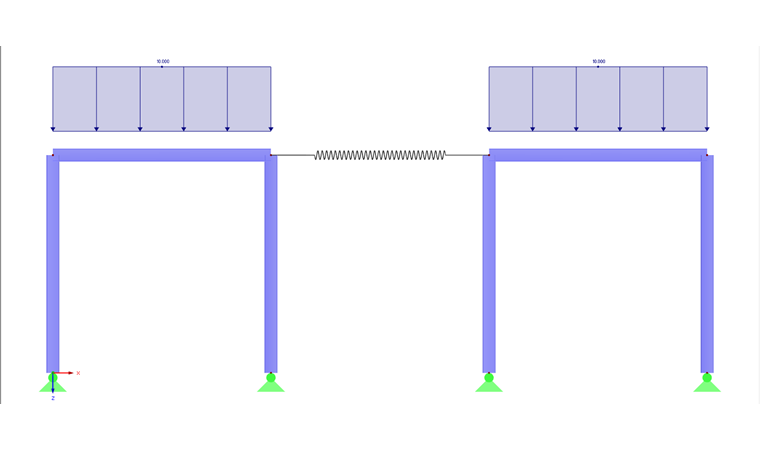

Los submodelos independientes no están interconectados y se consideran submodelos separados en el cálculo. Por lo tanto, son modelos independientes sin influirse entre sí (ver Figura 2).

Se recomienda editar los submodelos por separado como archivos individuales. Entonces es posible un análisis de estabilidad con RSKNICK.

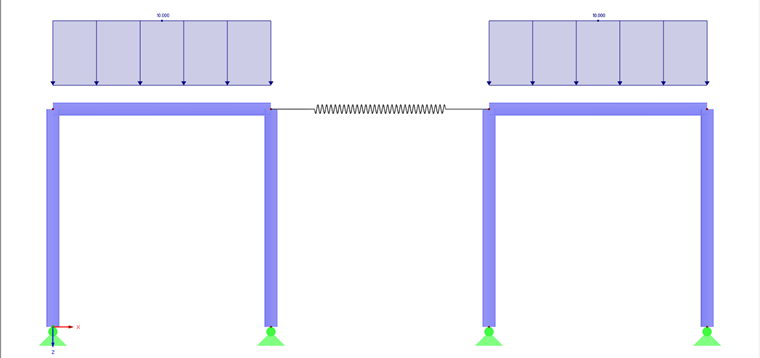

De lo contrario, los modelos parciales deben estar conectados entre sí. En este caso, se debe tener en cuenta que los sistemas estáticos de los submodelos se deben conservar cuando los submodelos se fusionan en un modelo general (ver Figura 3).

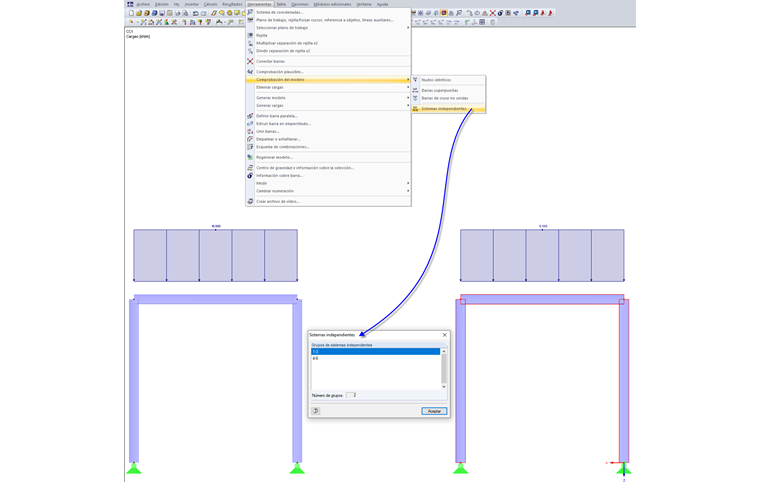

La característica "Sistemas independientes" es útil para detectar modelos parciales. Esto encuentra todos los sistemas independientes y los lista como grupos (ver Figura 4).
Uno encuentra esta función en Extras -> Control de modelo -> Sistemas independientes.

Palabras clave

Submodelos independientes No hay modelo coherente Submodelos desconectados Análisis de estabilidad 684
