FAQ 002857 CS 9. dubna 2019

Daniel Dlubal Přídavné moduly RSTAB RSBUCK

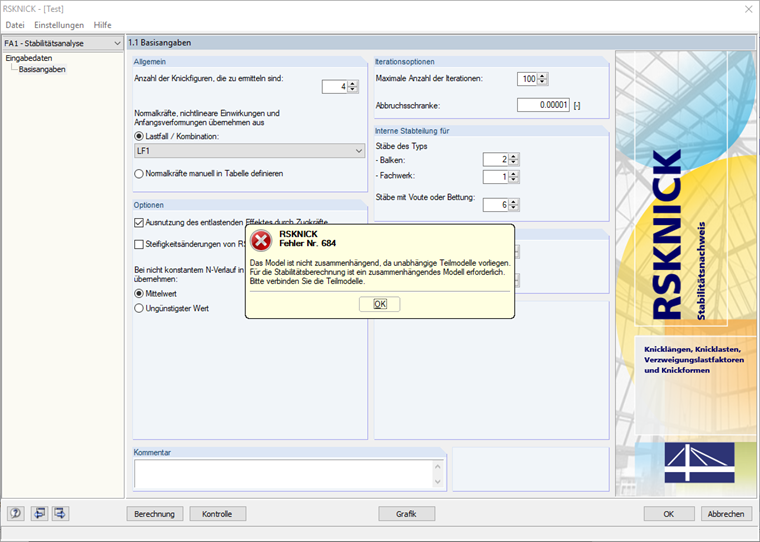

V analýze stability v RSKNICK se zobrazí následující chybová zpráva: "Model není koherentní, protože existují samostatné submodely." Co to znamená a co s tím mohu dělat?

Odpověď

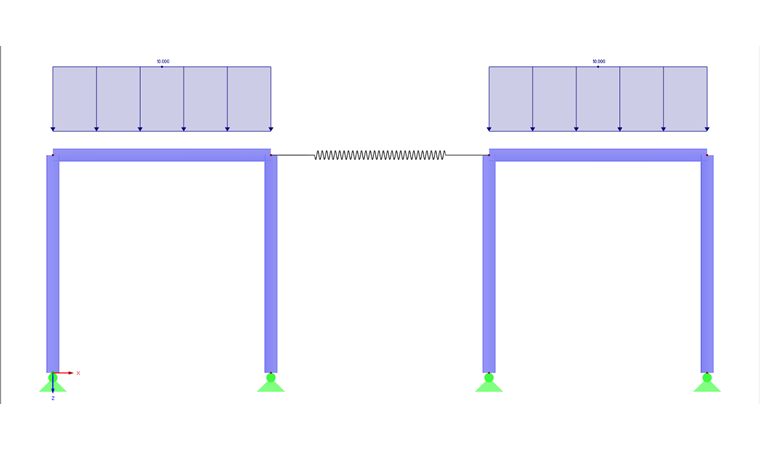

Nezávislé submodely nejsou vzájemně propojeny a ve výpočtu jsou považovány za samostatné submodely. Jsou to tedy nezávislé modely bez vzájemného ovlivňování (viz obr. 2).

Doporučujeme upravit submodely samostatně jako jednotlivé soubory. Pak je možná analýza stability pomocí RSKNICK.

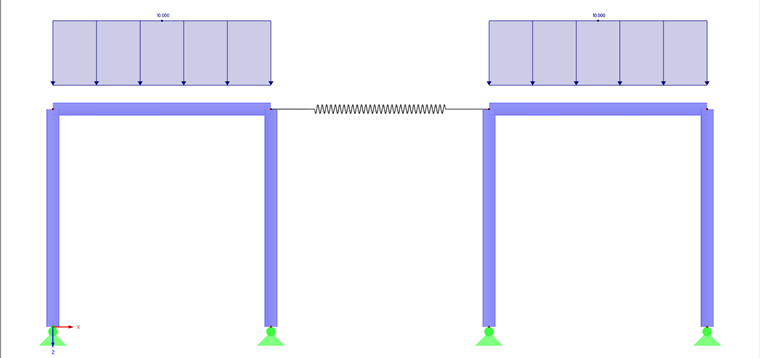

V opačném případě musí být dílčí modely vzájemně propojeny. V tomto případě je třeba vzít v úvahu, že statické systémy submodelů by měly být zachovány, když se submodely spojí do celkového modelu (viz obr. 3).

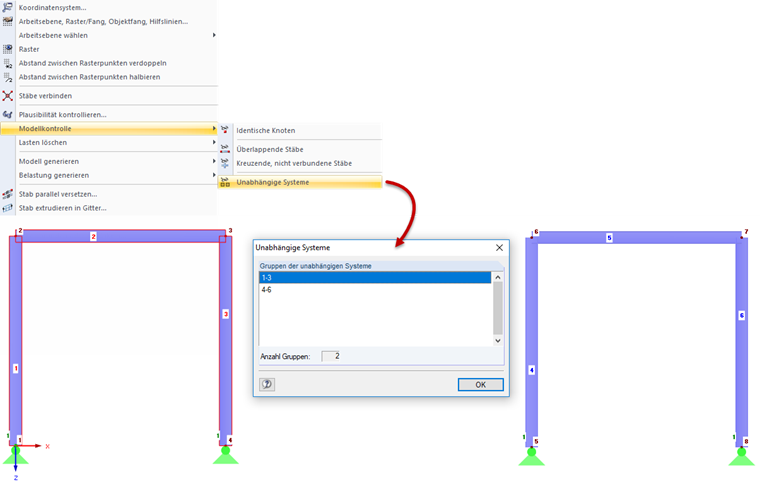

Funkce "Nezávislé systémy" je užitečná při detekci dílčích modelů. Toto najde všechny nezávislé systémy a uvádí je jako skupiny (viz obr. 4).
Tuto funkci najdeme v menu Extras -> Kontrola modelu -> Nezávislé systémy.

Klíčová slova

Nezávislé submodely Žádný soudržný model Nepřipojené submodely Analýza stability 684
