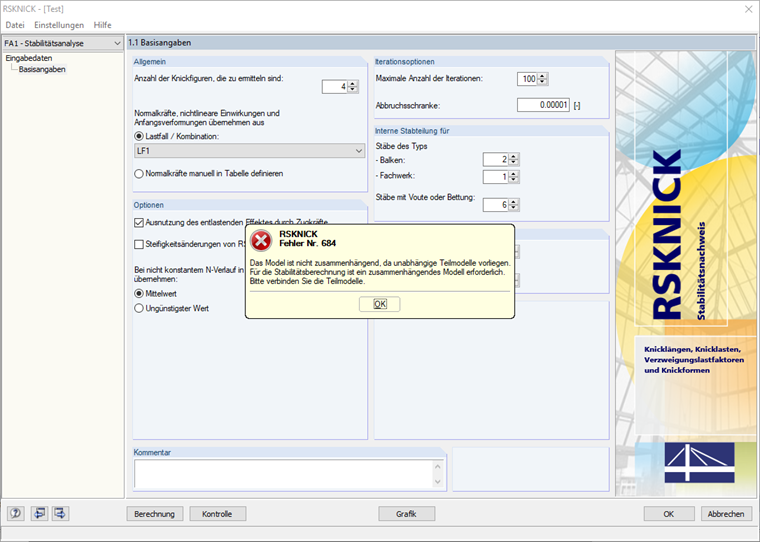

Le message d'erreur suivant s'affiche durant l'analyse de stabilité dans RSBUCK : « Le modèle est incohérent car il existe des modèles partiels indépendants. » Qu'est-ce que cela signifie et comment puis-je résoudre ce problème ?

Réponse

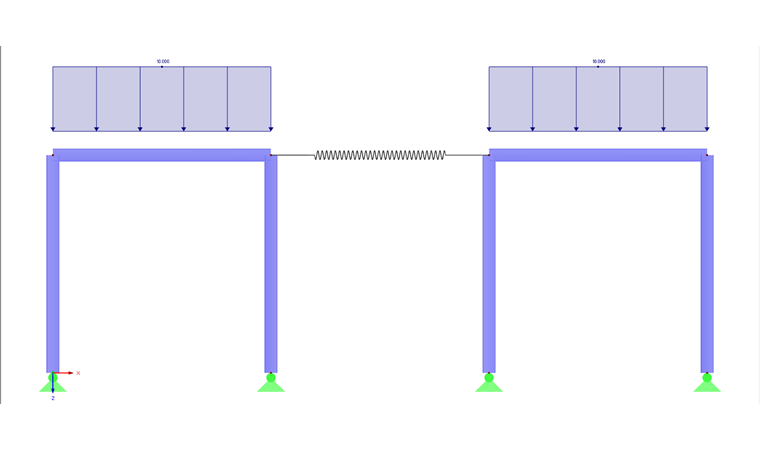

Les modèles partiels indépendants ne sont pas reliés et sont considérés comme des modèles partiels distincts lors du calcul. Il s'agit donc de modèles indépendants sans influence les uns sur les autres (voir la Figure 02).

Il est recommandé de modifier les modèles partiels séparément sous forme de fichiers individuels. Vous pouvez ensuite effectuer une analyse de stabilité avec RSBUCK.

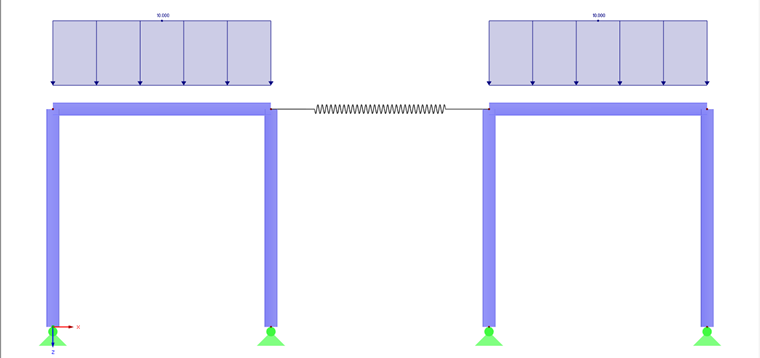

Ces modèles partiels doivent sinon être associés les uns aux autres. Il faut alors prendre en compte le fait que le système statique de chaque modèle partiel doit être conservés lorsque tous les modèles partiels sont combinés dans un modèle général (voir la Figure 03).

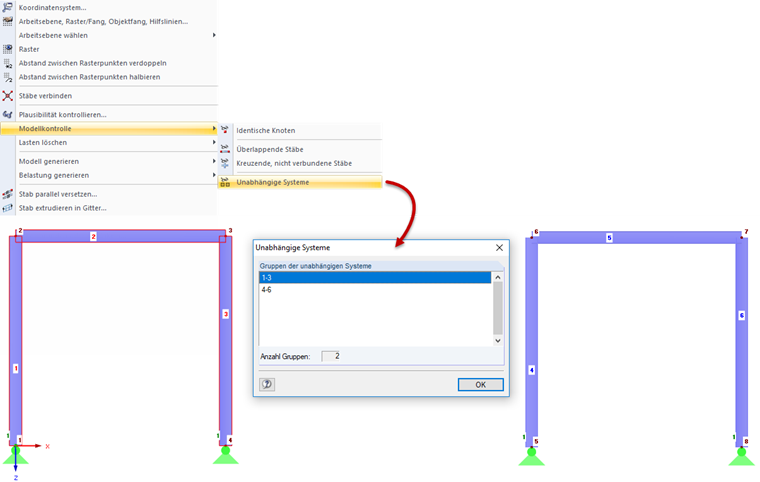

La fonctionnalité « Systèmes indépendants » est utile pour détecter les modèles partiels. Celle-ci identifie tous les systèmes indépendants et les liste en groupes (voir la Figure 04).
Cette fonctionnalité se trouve dans Options -> Contrôle du modèle -> Systèmes indépendants.

Mots-clés

modèle partiel indépendant pas de modèle global modèles partiels non associés analyse de stabilité 684
