Bastian Kuhn Результаты RFEM

После вычисления, я получаю указание на большие деформации. Почему я не могу найти эту деформацию в выходе?

Ответ

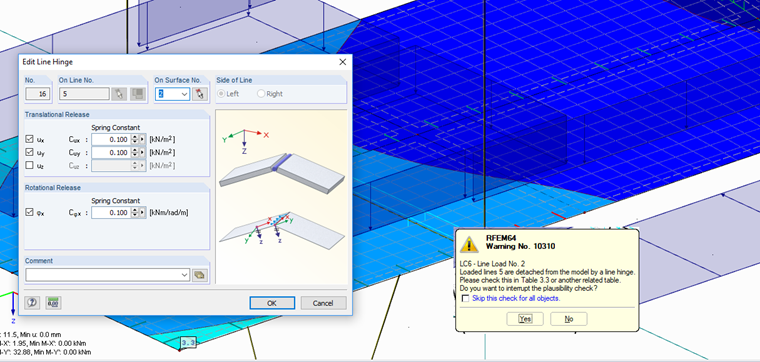

При определении линейных нагрузок на линии, отделенной от всей системы, эта линия становится полужесткой. Программа проверяет эту неправильную запись и дает подсказку (Рис.1). Тем не менее, существуют конструкции, в которых данная линия сохраняется в другой точке. В этом случае программа продолжает рассчитываться после подтверждения пользователем ноты. Однако, поскольку деформация для такой развязанной линии становится очень большой, она не отображается на графическом выходе.

Обычно мы рекомендуем не загружать линии, которые развязаны через линейный шарнир или линейный шарнир .

Теоретическая основа будет объяснена в данной статье .

Ключевые слова

Выпуск линии Линейный шарнир
