Po zakończeniu obliczeń otrzymuję informację o dużym odkształceniu. Dlaczego nie można znaleźć tej deformacji na wydruku?

Odpowiedź

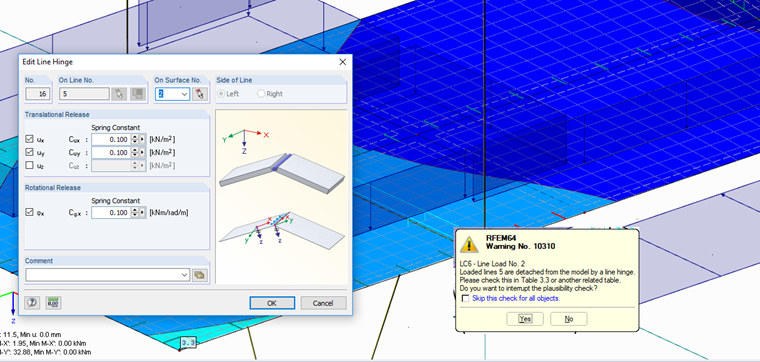

W przypadku definiowania obciążeń liniowych na linii odłączonej od całości układu linia ta staje się półelastyczna. Program sprawdza ten nieprawidłowy wpis i podaje podpowiedź (rys. 1). Istnieją jednak konstrukcje, w których linia ta znajduje się w innym punkcie. W takim przypadku program kontynuuje obliczenia po potwierdzeniu uwagi przez użytkownika. Ponieważ odkształcenie dla takiej odłączonej linii staje się bardzo duże, nie jest ono wyświetlane na wyjściu graficznym.

Generalnie zaleca się, aby nie ładować linii, które są odłączone poprzez zwolnienie liniowe lub przegub liniowy .

Podstawy teoretyczne zostaną wyjaśnione w tym artykule .

Słowa kluczowe

Zwolnienie liniowe Przegub liniowy
