Вопрос
После создания поверхностей из нескольких стержней, я больше не могу создать адаптивную сетку для модели.
Ответ:

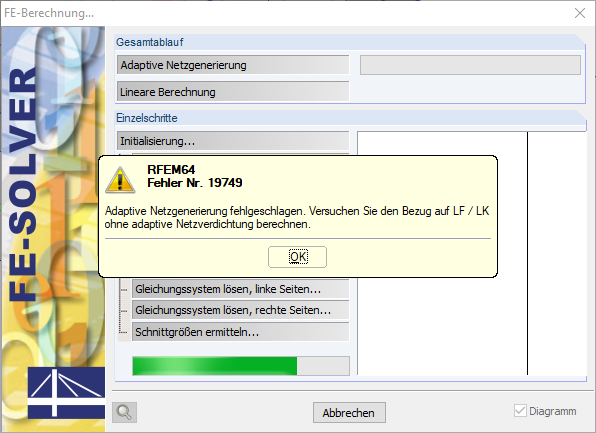

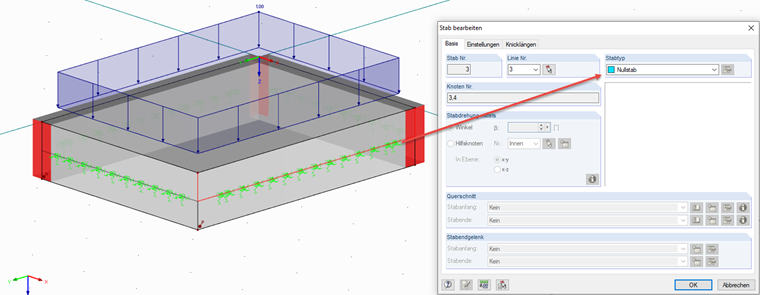

Одной из причин появления сообщения об ошибке может быть то, что поверхности были созданы из стержней с фундаментом. Затем эти стержни преобразуются в нулевые. Тем не менее, основание стержня сохраняется и по-прежнему присваивается нулевым стержням (см. Рисунок 02). Часто бывает невозможно выполнить адаптивное измельчение сетки. Поэтому рекомендуется сначала удалить упругое основание стержней на затронутых стержнях.
