Respuesta:

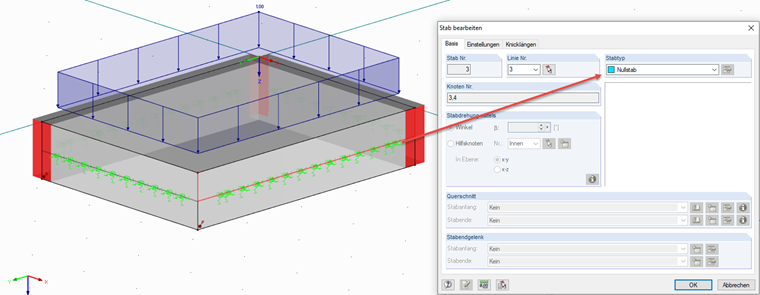

Una de las razones del mensaje de error puede ser que las superficies se generaron a partir de barras con cimentaciones. Luego, estas barras se convierten en barras nulas. Sin embargo, la cimentación de la barra se conserva y aún se asigna a las barras nulas (ver figura 02). A menudo no es posible llevar a cabo el refinamiento adaptativo de la malla. Por lo tanto, se recomienda quitar primero los apoyos elásticos en barra de las barras afectadas.
Pregunta

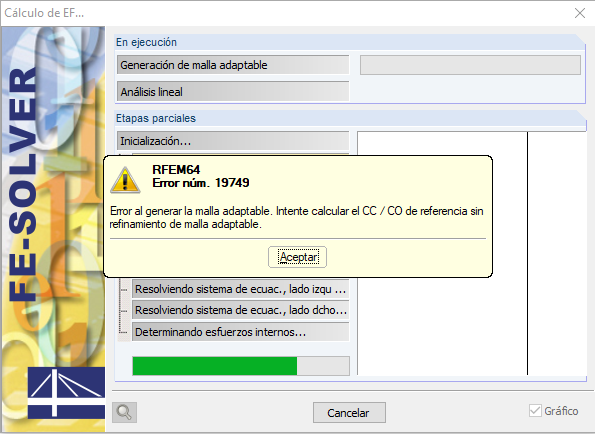

Después de generar superficies a partir de algunas barras, ya no puedo mallar el modelo de forma adaptativa.
