Odpověď:

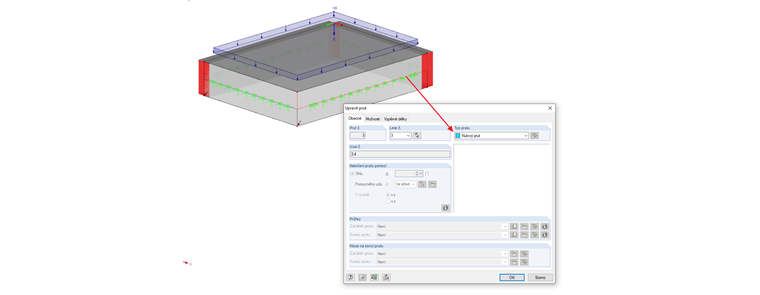

Důvodem pro chybové hlášení může být to, že plochy byly vygenerovány z prutů se základy. Tyto pruty se pak převedou na nulové pruty. Podloží prutu je ovšem zachováno a je stále přiřazeno nulovým prutům (viz Obrázek 02). Adaptivní zjemnění sítě často není možné provést. Proto se doporučuje nejdříve odstranit na dotčených prutech pružné podloží prutů.
Dotaz

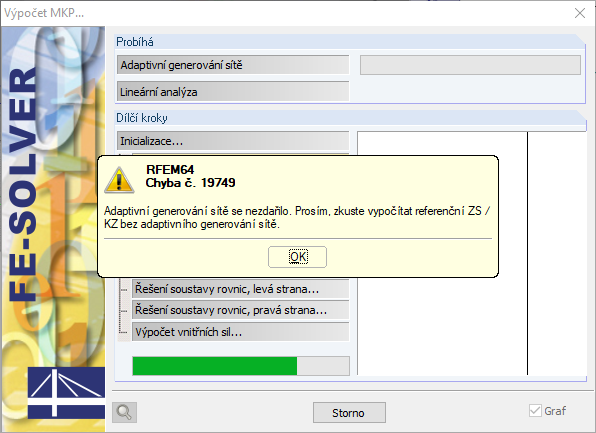

Po vygenerování ploch z několika prutů již nemohu adaptivně zasíťovat model.
