Pergunta

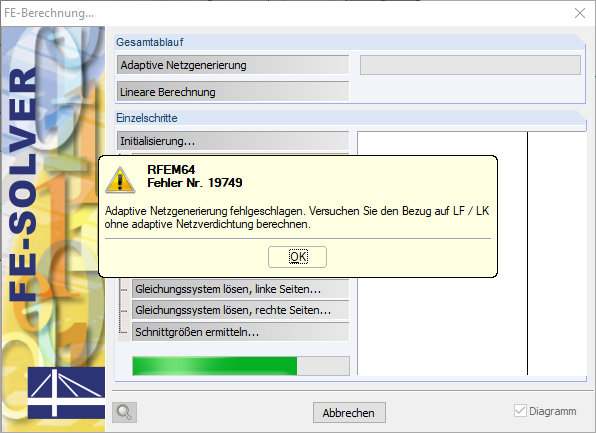

Após gerar superfícies a partir de algumas barras, não consigo mais gerar a malha do modelo de forma adaptativa.
Resposta:

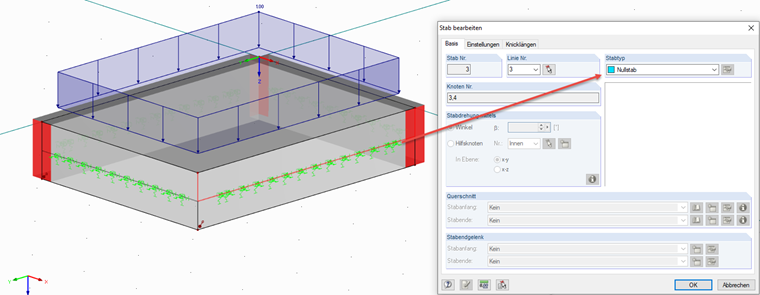

Um dos motivos para a mensagem de erro pode ser o facto de as superfícies terem sido geradas a partir de barras com fundações. Essas barras são então convertidas em barras nulas. No entanto, a fundação de barra é preservada e ainda atribuída às barras nulas (ver Figura 02). Geralmente, não é possível realizar o refinamento adaptativo da malha. Portanto, é recomendado remover primeiro as fundações elásticas da barra nas barras afetadas.
