Antwort:

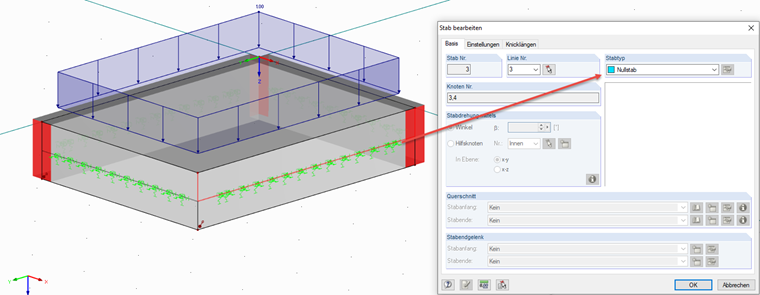

Ein Grund für die Fehlermeldung kann sein, dass gebettete Stäbe in Flächen zerlegt wurden. Diese Stäbe werden dann in Nullstäbe umgewandelt. Die Stabbettung bleibt allerdings erhalten und ist weiterhin den Nullstäben zugewiesen (siehe Bild 2). Eine Adaptive Netzverdichtung kann dann oftmals nicht mehr durchgeführt werden. Es empfiehlt sich deshalb, zunächst die Stabbettungen an den betroffenen Stäben zu entfernen.
Frage
Nachdem ich einige Stäbe in Flächen zerlegt habe, kann ich das Modell nicht mehr adaptiv vernetzen.
