Вопрос

У меня возникают проблемы при задании подвижных нагрузок на непрерывных стержнях. Для непрерывных стержней 1 и 2 исходные направления инвертируются, хотя они отображаются в одном направлении.

Ответ:

Все нагрузки, определенные в RF-MOVE/RSMOVE, в конечном итоге относятся к стержням. В нашем примере ориентация стержня по отношению к ориентации блока стержней определяется для непрерывного стержня 1. Однако в модуле «Набор стержней 2» ориентация набора стержней совпадает с ориентацией стержня.

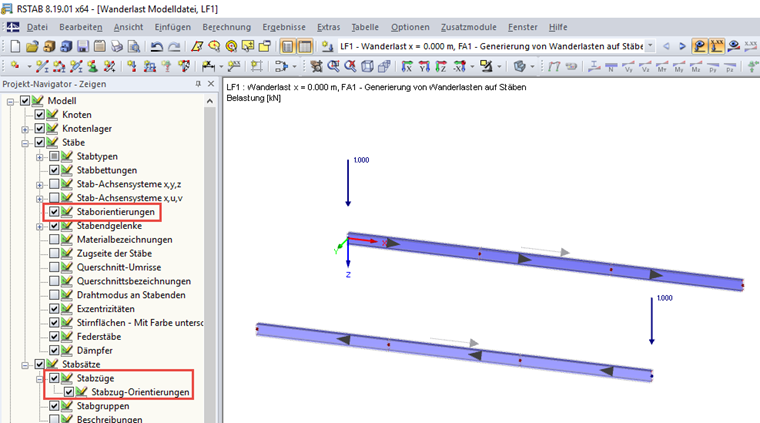

Вы можете легко сравнить обе конструкции, выбрав все стержни из набора стержней 1 и изменив ориентацию стержней, например, с помощью функции, показанной на рисунке 01. Затем необходимо снова создать подвижные нагрузки.

Подвижная нагрузка

Автор

Г-н Баумгертель осуществляет техническую поддержку пользователей Dlubal Software.
