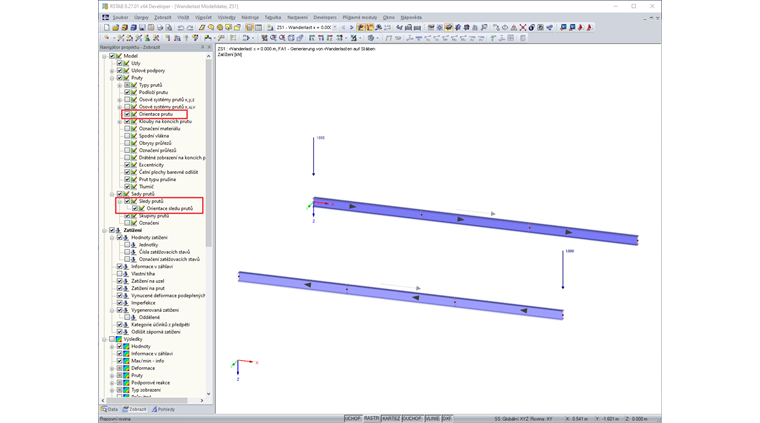

Obě konstrukce můžete snadno porovnat tak, že vyberete všechny pruty ze sady prutů 1 a změníte orientaci prutů například pomocí funkce znázorněné na Obrázku 01 níže. Poté je nutné pohyblivá zatížení znovu vygenerovat.
Dotaz
Mám problémy s definováním pohyblivých zatížení na sledu prutů. U průběžných prutů 1 a 2 jsou počáteční směry invertované, i když se zobrazí ve stejném směru.
Obě konstrukce můžete snadno porovnat tak, že vyberete všechny pruty ze sady prutů 1 a změníte orientaci prutů například pomocí funkce znázorněné na Obrázku 01 níže. Poté je nutné pohyblivá zatížení znovu vygenerovat.
Ing. Baumgärtel zajišťuje technickou podporu zákazníkům společnosti Dlubal Software.
