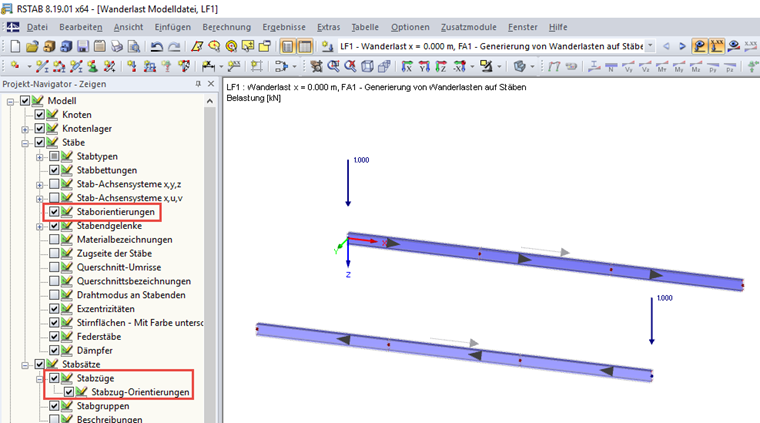

Pode comparar facilmente as duas estruturas selecionando todas as barras do conjunto de barras 1 e alterando a orientação da barra utilizando a função apresentada na Figura 01 abaixo, por exemplo. Em seguida, é necessário gerar novamente as cargas móveis.
Pergunta
Tenho problemas ao definir cargas móveis em barras contínuas. Para barras contínuas 1 e 2, as direções iniciais são invertidas, embora sejam apresentadas na mesma direção.
Pode comparar facilmente as duas estruturas selecionando todas as barras do conjunto de barras 1 e alterando a orientação da barra utilizando a função apresentada na Figura 01 abaixo, por exemplo. Em seguida, é necessário gerar novamente as cargas móveis.
O Eng. Baumgärtel presta apoio técnico a clientes da Dlubal Software.
