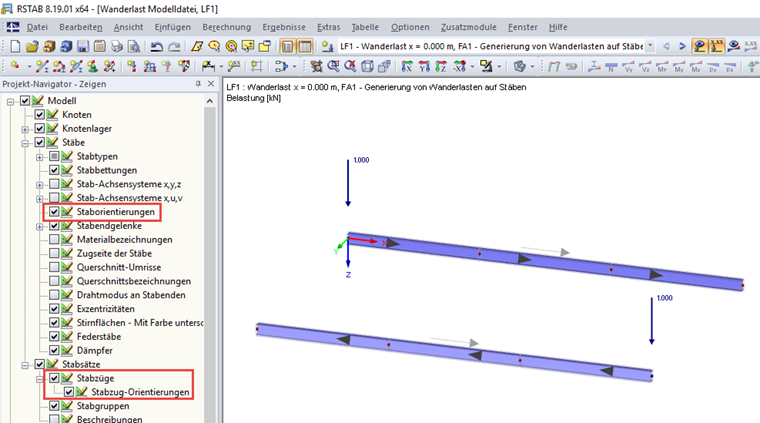

Obie konstrukcje można łatwo porównać, wybierając na przykład wszystkie pręty ze Zbioru prętów 1 i zmieniając orientację pręta za pomocą funkcji pokazanej na rysunku 01 poniżej. Następnie konieczne jest ponowne wygenerowanie obciążeń ruchomych.
Pytanie
Mam problemy z definiowaniem obciążeń ruchomych na prętach ciągłych. W przypadku prętów ciągłych 1 i 2 kierunki początkowe są odwrócone, chociaż są one wyświetlane w tym samym kierunku.
Obie konstrukcje można łatwo porównać, wybierając na przykład wszystkie pręty ze Zbioru prętów 1 i zmieniając orientację pręta za pomocą funkcji pokazanej na rysunku 01 poniżej. Następnie konieczne jest ponowne wygenerowanie obciążeń ruchomych.
Pan Baumgärtel zapewnia wsparcie techniczne klientom firmy Dlubal Software.
Za pomocą opcji "Preferowana niezależna siatka" w ustawieniach siatki ES można utworzyć siatkę ES dla zintegrowanych obiektów, która będzie od siebie niezależna. Pozwala to na generowanie znacznie bardziej szczegółowej i precyzyjnej siatki ES dla poszczególnych obiektów, które są ze sobą zintegrowane.
W oknie dialogowym "Proszę kliknąć" można znaleźć również dane dotyczące metody skończonej (FSM) jako grafika 3D.
W programach RFEM 6 i RSTAB 9 można wstawić "Obiekty wizualne" jako obiekty pomocnicze. Możliwy jest import plików w formatach 3ds, stl i obj.
Obiekty te umożliwiają lepsze odniesienie do wymiarów.
Masz indywidualne przekroje słupów lub ścianki ustawione pod kątem, a potrzebujesz obliczeń na przebicie?
Nie ma problemu. W programie RFEM 6 można przeprowadzać obliczenia na przebicie nie tylko dla przekrojów prostokątnych i okrągłych, ale także dla dowolnego kształtu przekroju.
